运算放大器在PCB设计时如何在两个输入端添加保护环？

2019-03-27 11:32发布

站内问答 / 电路设计
4351 2 1389
OPA2335设计的反向放大电路 ，为了减小不必要的电流影响，想把同向和反向输入引脚用保护环保护起来，具体怎么画？直接画一圈地线把两个引脚包围起来吗？那反向输入端引脚怎么送信号，打孔送进去吗？ 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
天下独唱
1楼-- · 2019-03-27 21:16

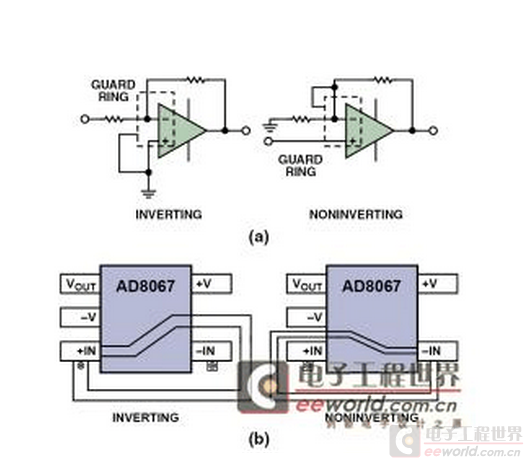

< QQ截图20140818112913.png
类似的这样画PCB可以吗？
qwqwqw2088
2楼-- · 2019-03-28 02:18
类似的这样画PCB可行
典型的“保护环”设计，，防止杂散电流进入敏感的节点
