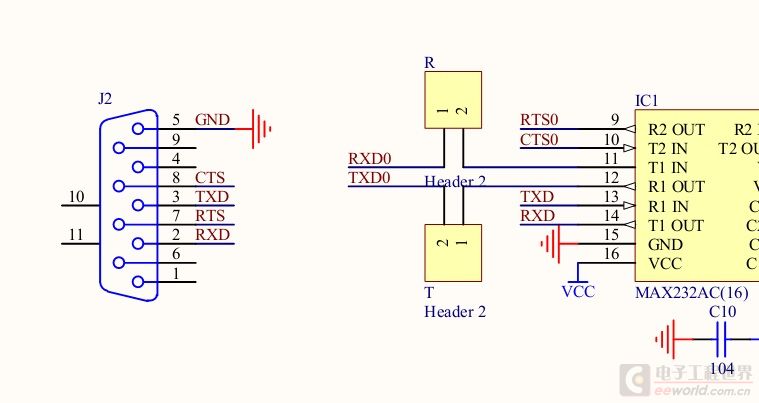

最近画Max232，网上查阅了很多资料，得到很多版本，个人分析得到应该是T1 IN连接TXD,T1 OUT连接DB9的第2脚，R1 OUT连接RXD,R1 IN连接DB9的第3脚。但是看见有T1 OUT连接DB9的第3脚，R1 IN连接DB9的第2脚，还有T1 IN连接RXD,R1 OUT连接TXD的，一头雾水，标准应该是什么？
此帖出自小平头技术问答
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我这个是母头，那是不是应该2脚连接T1OUT,3脚连接R1IN?
公头和母头的封装时一样的，但是引脚的序号是不一样的！DB9 公头母头引脚定义及连接
http://bbs.eeworld.com.cn/thread-441230-1-1.html

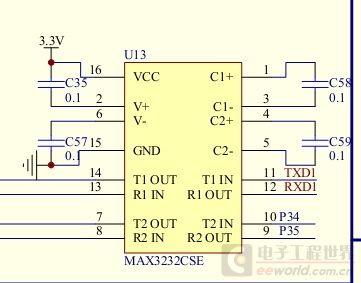

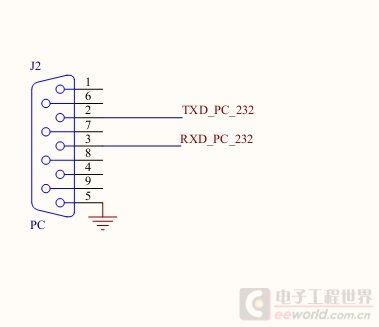

那我这幅图对不对？(这个是母头)
