Altium Designer10 PCB 铺铜问题求助

2019-03-27 11:36发布

本帖最后由 RONDO7174 于 2014-6-19 11:40 编辑

今天画了一块板子,到收关阶段的时候出现了意想不到问题。最后铺铜的时候,我选的连接到GND网络,但是确一下把整个板子都给连起来了,如下如图。之前没有碰到过这种情况,不知道是什么原因,向各位请教。 删除铺铜后 删除铺铜后

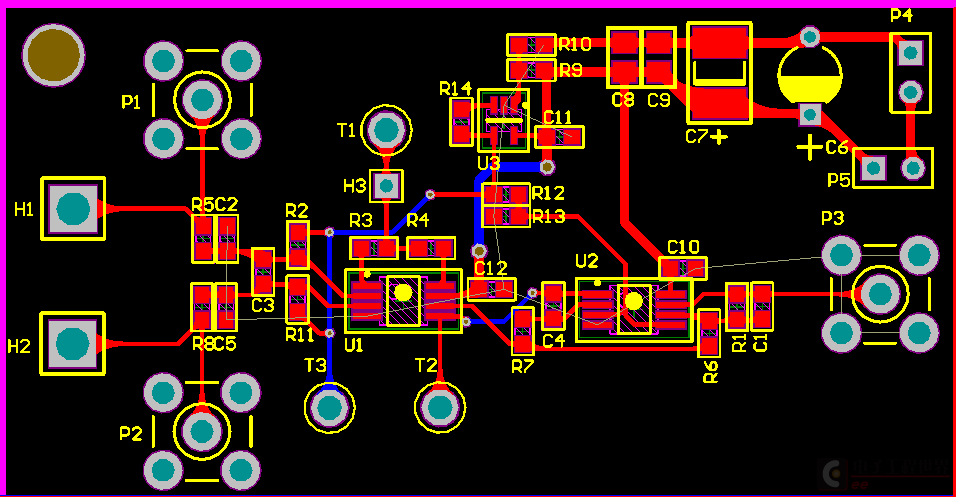

未铺铜前
铺铜后 铺铜后
铺铜后
未铺铜前 未铺铜前

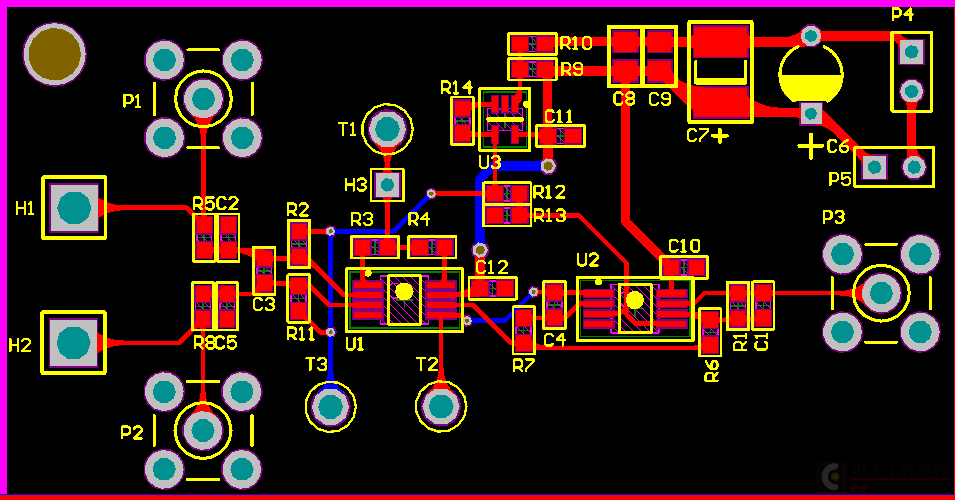

删除铺铜后
另外还发现删除铺铜之后的PCB图中,飞线都消失了。这也是很奇怪的情况。
希望碰到过这种情况的能够帮助解答一下。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
High哥
1楼-- · 2019-03-27 13:41
< 首先,你看看你铺铜是在那一层铺的???其次,你看看,你是怎么铺铜的??最好,铺铜后飞线消失好热闹正常,你随便画一根线,飞线就出来了
RONDO7174
2楼-- · 2019-03-27 14:29
High哥 发表于 2014-6-19 11:59
首先,你看看你铺铜是在那一层铺的???其次,你看看,你是怎么铺铜的??最好,铺铜后飞线消失好热 ...

顶层,底层出现的是同样的情况。铺铜的步骤应该没有问题,因为之前都是按照这个步骤来的,都没有出现过问题。
RONDO7174
3楼-- · 2019-03-27 20:13
 精彩回答 2  元偷偷看……
MrKingMCU
4楼-- · 2019-03-28 02:12
Clearance里面有器件的安全间距有走线的,设置的时候要注意是,我一般都把器件的安全间距设置成0,走线的自己看情况设置
feng134335
5楼-- · 2019-03-28 05:08
恭喜解决了问题
RONDO7174
6楼-- · 2019-03-28 09:47
MrKingMCU 发表于 2014-6-19 13:11
Clearance里面有器件的安全间距有走线的,设置的时候要注意是,我一般都把器件的安全间距设置成0,走线的自 ...

我的问题是我在Clearance中对第二个规则进行了改动,所以出现了问题。将规则改为默认的就OK了。
