为什么3D模型自己变大了？

2019-03-27 11:37发布

站内问答 / 电路设计
7801 9 1049
就如图上那样，为什么我一开始放置3d模型的时候它的宽度大约是343mil；可是经过我在3D视图中模型与焊盘的相对位置调整后以便使他们对应，却发现模型自己变大了，返回二维视图后一测量，宽度就变成了400mil了。我并没有调整模型的大小，而且我也不会调。这是怎么回事呀？求各位指导啊！ 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
qwqwqw2088
1楼-- · 2019-03-27 17:34
< 1楼下面的图明显是粉红 {MOD}3D模型而后黄 {MOD}元件库不对中心，，
重新回到编辑状态，把粉红 {MOD}那部分3D模型体移动一下对中心，，，
然后，测量一下或快捷键 3查看一下，
zhangfeng0115
2楼-- · 2019-03-27 18:28
qwqwqw2088
3楼-- · 2019-03-27 23:10
怀疑中间导入3D模型的时候，没有和元件的中心没有重合
极力电源
4楼-- · 2019-03-28 02:27
qwqwqw2088 发表于 2014-5-24 16:28
怀疑中间导入3D模型的时候，没有和元件的中心没有重合

那怎么样解决问题呢？麻烦你了。
极力电源
5楼-- · 2019-03-28 03:53
 精彩回答 2  元偷偷看……
qwqwqw2088
6楼-- · 2019-03-28 07:02

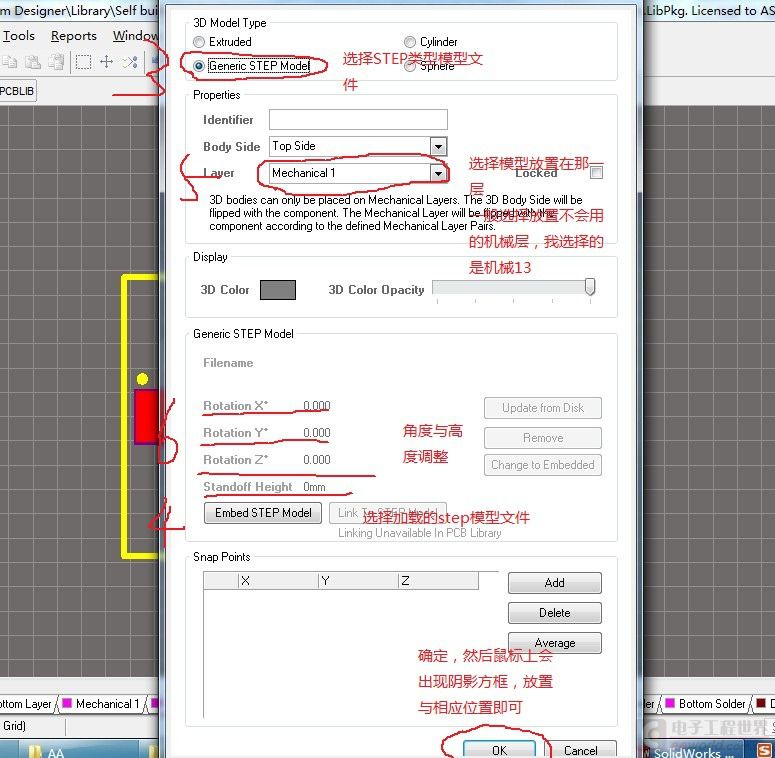

进入PCB 库文件中，plac->3D Body->Generic STEP Model->Embed STEP Model -> 选择要加载的STEP 模型，调整到适当位置即可

360截图20140527153726672.jpg 360截图20140527153749737.jpg 1233333.jpg
