用Altium designer设计了一块pcb,恳请高人指点斧正。

2019-03-27 11:41发布

PCB_Project1.PrjPCB (28.04 KB, 下载次数: 30) 2013-8-14 09:39 上传 点击文件名下载附件
工程
PCB1.PcbDoc (390.5 KB, 下载次数: 32) 2013-8-14 09:39 上传 点击文件名下载附件
pcb图
Sheet1.SchDoc (373.5 KB, 下载次数: 34) 2013-8-14 09:39 上传 点击文件名下载附件

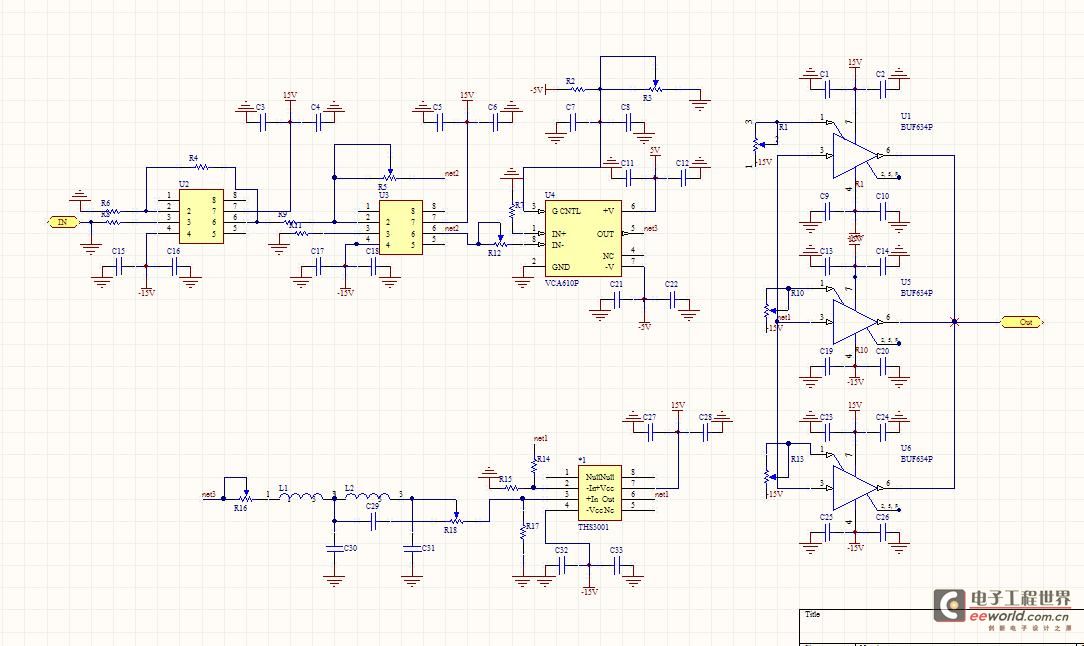

原理图
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
qwqwqw2088
1楼-- · 2019-03-27 20:42
< 为何不把图贴出来呢
qwqwqw2088
2楼-- · 2019-03-28 01:54
帮你贴出来,让大家评评

qwqwqw2088
3楼-- · 2019-03-28 02:45
 精彩回答 2  元偷偷看……
小霸小东小
4楼-- · 2019-03-28 05:55
谢谢了
zqjqq88
5楼-- · 2019-03-28 09:48
1. 建议全部重新布局吧!
2. 板子结构允许的话可以做小点!
qwqwqw2088
6楼-- · 2019-03-28 12:22
布局太分散,板子做小可以省钱呐
另外那些众多的电容,两个脚间距离有那么大么?准备用什么封装的电容?
