Altium Designer09自己给原件画封装的问题

2019-03-27 11:42发布

站内问答 / 电路设计
2861 10 1798
       我画的板子上用到TPS5430这个芯片，现在的问题是不知道怎么给他画封装、

       在官方给的库里好像没有找到这个芯片，然后只能自己画，可是具体应该画多大，引脚间距什么的完全不

懂，还有这个芯片比较奇葩，肚子上还长了一个脚，求大家帮我看看 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
qwqwqw2088
1楼-- · 2019-03-27 17:18
< 找一个类似的封装修改一下即可，，
到本站资源中心，找pcb封装库，找找看
比如http://download.eeworld.com.cn/detail/qwqwqw2088/9077
wangfuchong
2楼-- · 2019-03-27 20:33
到Altium Designer的官方网站上去找，不要在软件集成的库里找，官网至少以前有非常多的厂家或者个人提供的但是还没有类似于通过Altium Designer认证的器件封装，可以按厂家目录寻找，例如什么msp430单片机什么的，软件的正式库里里面是没有的，但是Altium Designer官方网站却有，不过链接貌似不太显眼，仔细找找吧。
另外，TI官网往往提供一些PCB文件，但是可能是其它软件画的，不过最新版本的Altium Designer支持更多格式的转换，也许能转化可得。
qwqwqw2088
3楼-- · 2019-03-27 23:26

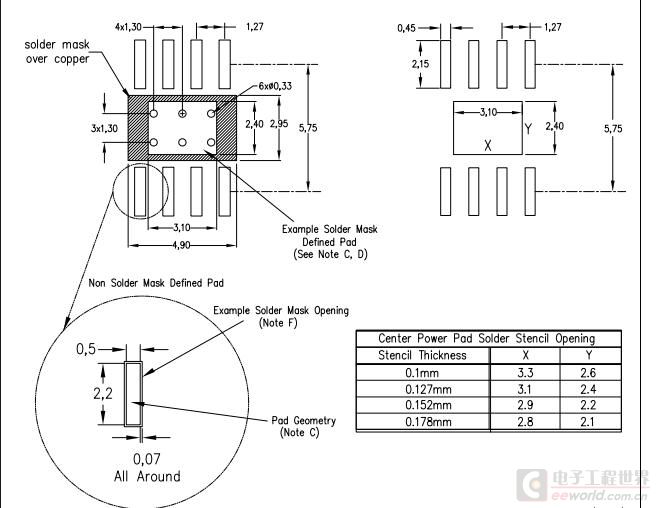

360截图20140102230346101.jpg 360截图20140102230551696.jpg

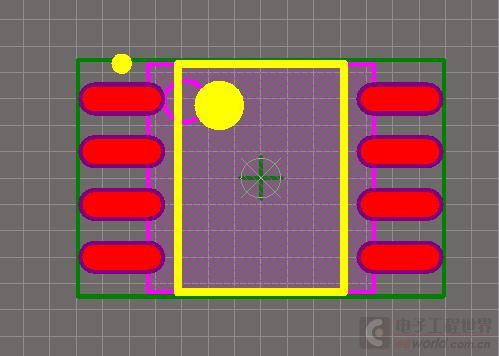

实在找不到这种封装，可在下面的这类封装上，稍微修改即可，按照手册上的尺寸，在芯片的中间添加一块焊盘作为第九脚POWER PAD 360截图20140102230609185.jpg
youluo
4楼-- · 2019-03-28 02:23
 精彩回答 2  元偷偷看……
elvike
5楼-- · 2019-03-28 06:15
本帖最后由 elvike 于 2014-1-4 08:52 编辑

中间是散热焊盘吧，tps767d301这LDO芯片也有这个底盘。看看datasheet，这个散热盘有没有跟其他脚链接，有就定义一下引脚，不然就放个引脚定义成跟使用到的引脚不同的标号就行了
樊旭超
6楼-- · 2019-03-28 10:17
感谢各位，我再看看书，刚开始画
