求群里的大神帮忙设计个电路板！

2019-03-27 11:49发布

站内问答 / 电路设计
7024 2 1422
我要设计一个电路板，是一个单面的铝基灯板贴片3528 LED 和510电阻，一组灯板拼起来是一套发光字，是一个字的造型。群里谁会99SE的帮忙搞个pcb文件出来，感激不尽呀！
附件是我吗的CAD图纸和效果图片！ 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
qwqwqw2088
1楼-- · 2019-03-27 21:37
< 不一定非要99se  软件了，能把楼主的铝基板设计出来就行，咱这个坛子里会Protel 99 SE和AD软件的人比较多了，，

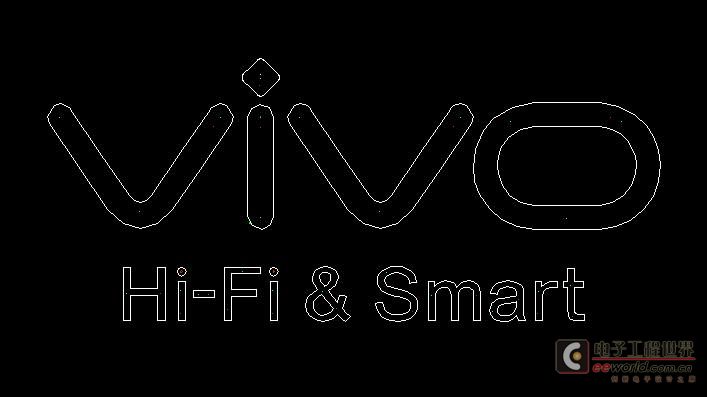

帮你把你CAD图贴出来，，

感觉楼主没有描述清楚，比如这个铝基板多大，大概要多少个LED实现，，

搞不好有兴趣的童靴给你设计个LED点阵，用单片机实现，想要什么字体和图案都行，，还不错哩，，，

请楼主再把想法详细告诉大家，有意的童靴帮楼主搞一搞，，，

[ 本帖最后由 qwqwqw2088 于 2013-5-27 15:40 编辑 ]
smart-pcb
2楼-- · 2019-03-27 21:44
尺寸宽大概大字宽300mm高180mm  板子宽22mm   灯间距15mm  大字双灯，小子单灯，每个字有一个独立电源线，板子的形状必须和这个CAD图案相符，每个字是独立的，会CNC锣开！
