PCB版图设置

2019-03-27 11:51发布

站内问答 / 电路设计
9562 19 1673

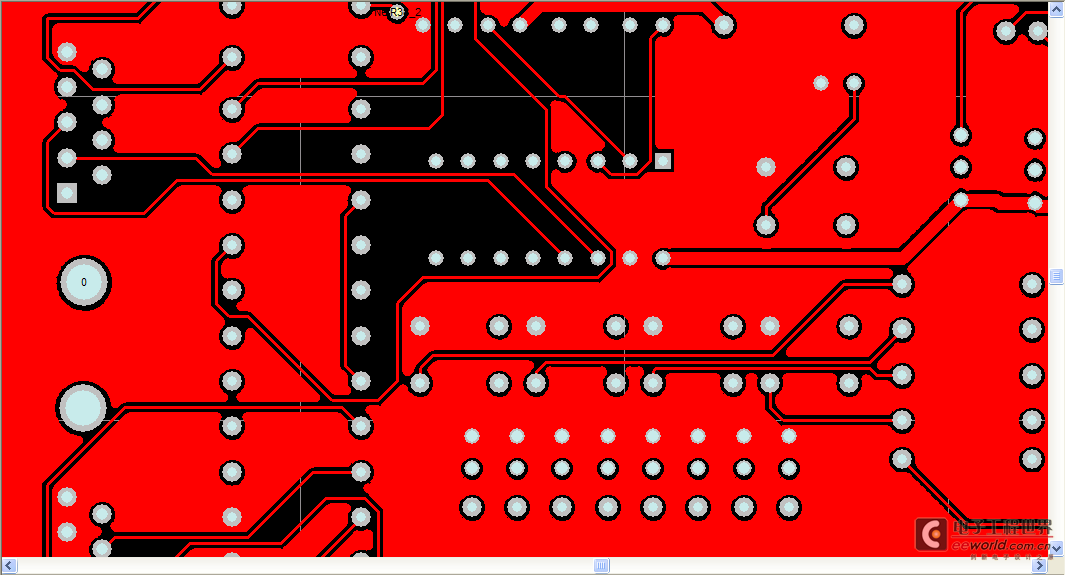

QQ截图20130410191741.png 最近做PCB版图时不知道按了哪个快捷键导致出现如图问题（在PCB中元件只显示焊盘，元件的黄 {MOD}边框不显示），请问怎么还原到原来状态啊？
 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
dontium
1楼-- · 2019-03-27 13:42
< 楼主用的protel ？
shelion
2楼-- · 2019-03-27 16:45
 精彩回答 2  元偷偷看……
西门
3楼-- · 2019-03-27 21:55
不知道你用的是什么软件。是ORCAD吗？PROTEL99SE？

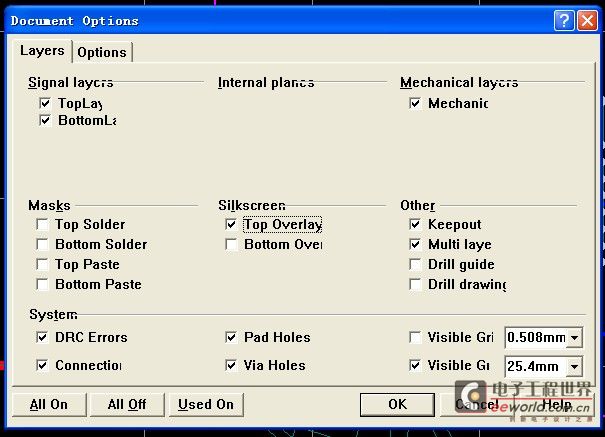

如果你用的是PROTEL99SE。请点击Design ----Option。在弹出窗口中钩选Top Overlay。OK。

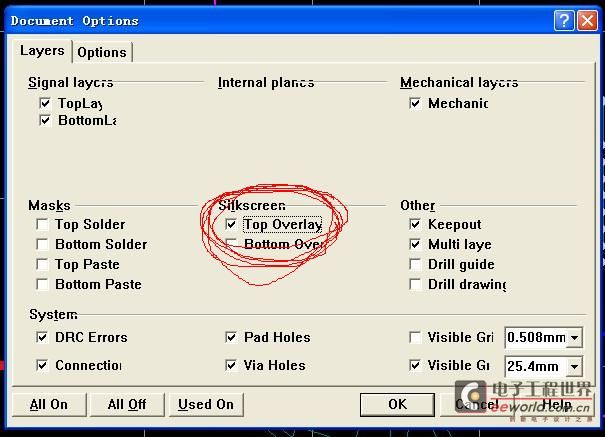

QQ截图20130411135918.jpg QQ截图20130411135918.jpg

[ 本帖最后由 西门 于 2013-4-11 14:06 编辑 ]
qwqwqw2088
4楼-- · 2019-03-28 01:56
楼主没有说什么软件？像是PROTEL99的丝印层被隐藏，.如是按4楼从新设置。
xunxun2012
5楼-- · 2019-03-28 07:25
是protel 99 se ,这个地方本来就是打钩的，还有没有其他方法啊？
xunxun2012
6楼-- · 2019-03-28 11:05
这个地方本来就是打钩的，还有没有别的办法？
