··请教PCB板子外形和定位孔设置的问题,谢谢··

2019-03-27 11:59发布

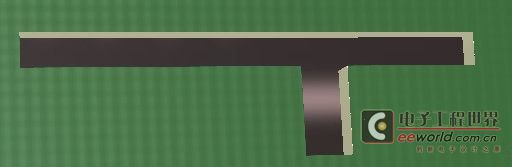

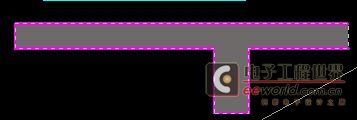

    我用得是AD6.9,在做板子的时候,需要做这么一个槽, 11.jpg   用快捷方式T-V-T,设置之后,用3D看没问题, 22.jpg     可是做GEBER文件的时候,这里没显示要钻孔,只显示是禁止布线层, 还用这种方式做了几个定位孔,也没显示要钻孔,   想请问一下,打板的时候,这些定位孔和这个槽位,可以做的吗?还是有其他方法可以做这个槽位(定位孔我知道可以用焊盘或者过孔来代替)? 希望各位可以指导一下,非常感谢 [ 本帖最后由 alien_duck 于 2012-5-7 17:30 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
鑫海宝贝
1楼-- · 2019-03-27 17:02
 精彩回答 2  元偷偷看……
alien_duck
2楼-- · 2019-03-27 20:34
哦哦,谢谢您的回答,如果这样的话,那镂空只是方便3D观看吧,
larrybirdkobe
3楼-- · 2019-03-27 21:00
可以实现这个槽的,我看我们的高工就做了一个弧形的
alien_duck
4楼-- · 2019-03-27 21:34
板子打板回来了,我装换成protel99格式(PCB4.0)给厂家,定位孔和槽都做到啦,定位孔不怕有铜壁,只是槽位的几个角是圆角,
