各位好！我遇到一个基本的问题，

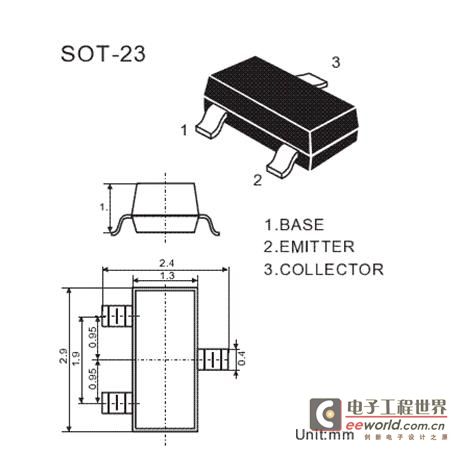

我原理图用到了9012和9013，都是SOT-23封装，
见下图，

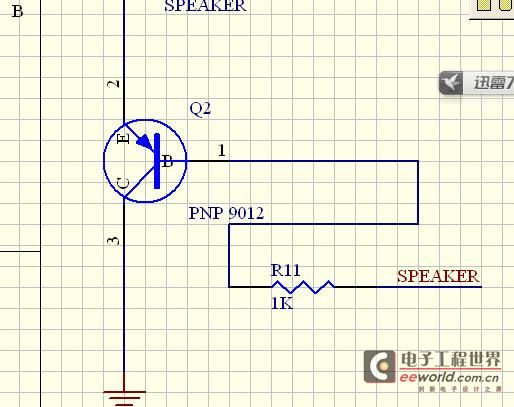

这个是9012的原理图：

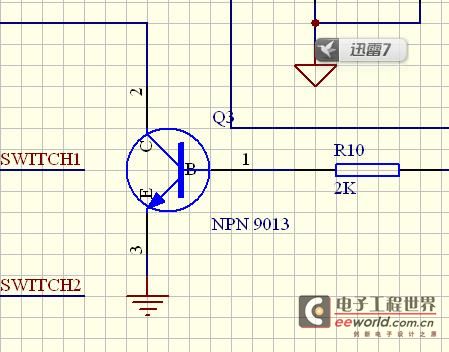

9013的原理图：
可见基原理图的管脚排布不一样的。我用的是原理图库里的NPN和PNP
我的问题是PCB管脚还得改么？大家是怎么处理的？？？？要知道按上面的原理图加相同的封装一定行不通的
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
谢谢楼上两位，同同事商量下，修改9013的原理图管脚了，即2，3对调，封装都用一个SOT-23
