【求助】Altium Desiger 封装向导里找不到双列直插DIP的向导

2019-03-27 12:06发布

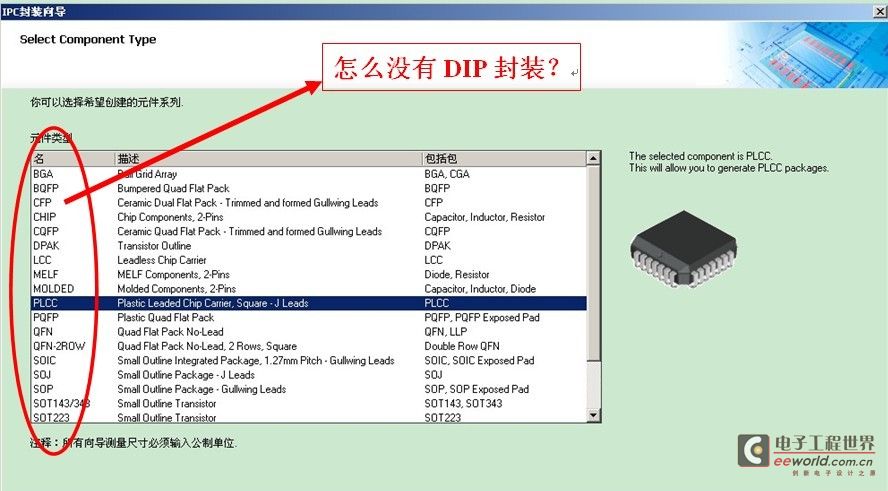

  今天想用Altium Desiger 做一个双列直插的32脚原件封装,但我在Altium Desiger 封装向导里找不到双列直插DIP的向导?只能手工一个焊盘一个焊盘画了?   未命名.jpg [ 本帖最后由 麒麟刀 于 2011-11-21 22:02 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
klyz12ss
1楼-- · 2019-03-27 16:27
 精彩回答 2  元偷偷看……
ddllxxrr
2楼-- · 2019-03-27 18:20
麒麟刀
3楼-- · 2019-03-27 18:57

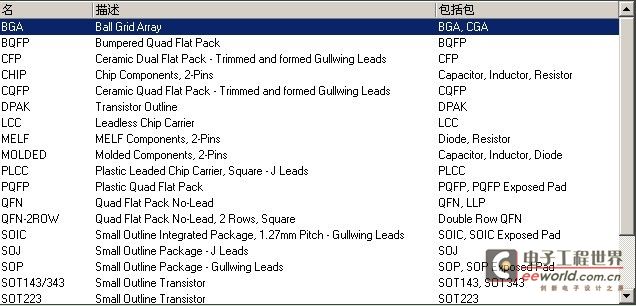

我找完了都没找到,我用的Altium desiger09Altium desiger10都没有啊!BGA, BQFP, CFP ,CHIP,CQFP,DPAK,LCC,MELF,MOLDED, PLCC, PQFP, QFN, QFN-2ROW, SOIC, SOJ, SOP, SOT143/343, SOT233, SOT23, SOT89, WIRE WOUND 这是封装向导里的所有封装,全是贴片的封装,没有DIP(双列直插)!

1.jpg 2.jpg

[ 本帖最后由 麒麟刀 于 2011-11-22 19:51 编辑 ]
麒麟刀
4楼-- · 2019-03-27 19:41

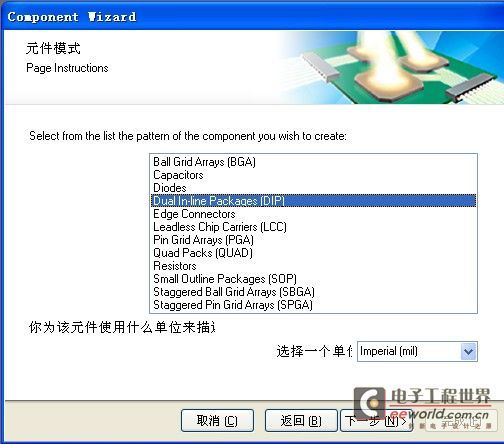

今天终于把这个问题解决了,用了一年多Altium Desiger,今天才发现它有两个封装向导,一个是IPC Footprint Wizard,另一个是Component Wizard,DIP封装在Component Wizard里,我一直用的都是IPC Footprint Wizard。 [ 本帖最后由 麒麟刀 于 2011-11-23 17:42 编辑 ]
jjkwz
5楼-- · 2019-03-27 19:56

你可以试一试用工具栏下边的第四项封装向导来画呢,这里有DIP封装,下边的图就是了 DIP.jpg

ddllxxrr
6楼-- · 2019-03-27 21:44
 精彩回答 2  元偷偷看……
