stm32f429电流突然增大造成电源短路

2019-07-14 15:23发布

站内问答 / STM32/STM8

6850 10

大家好。
我在用STM32F429做开发，前期使用都很好，但是调试过程突然电流增大，单片机电源和地之间变成几欧姆，用烙铁烫烫，阻值暂时变大一点。连续有两个单片机烧了，虽然烧了，但是也还能使用，就是电流特殊大。可以排除我人为造成的短路。

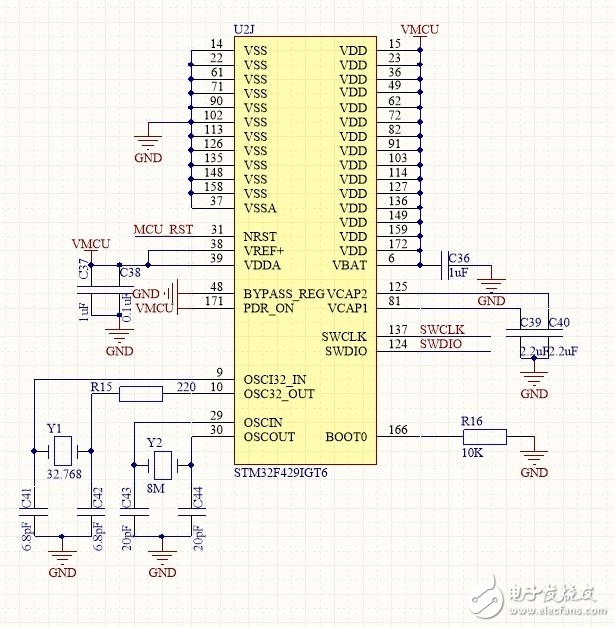

这是单片机主要外围电路和供电LDO，其它外围都是GPIO口了
大家帮我看看问题可能出在哪里，其中bypass_reg和pdr_on这样连接对吗，需要程序中设置什么吗？或是其它什么原因？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

1楼-- · 2019-07-14 19:22

精彩回答 2 元偷偷看……

2楼-- · 2019-07-14 20:46

1、电容少了点吧。你电路里VCC和VSS 之间就一个1uf和1nF的，应该在每一对之间都加上。这样输入侧稳。
2、看不到GPIO口的电路，GPIO口对外对内最后加上一个限流的电阻。尤其是对内的。

3楼-- · 2019-07-14 21:57

谢谢您的答复，我板子上每个VCC处都加的滤波电容。好的，GPIO那块儿我再多注意一下，谢谢。

4楼-- · 2019-07-15 03:39

测试电源是否有高压尖峰脉冲，特别是在开关电源时。

5楼-- · 2019-07-15 04:40

IO输出串电阻。

6楼-- · 2019-07-15 08:21

精彩回答 2 元偷偷看……
