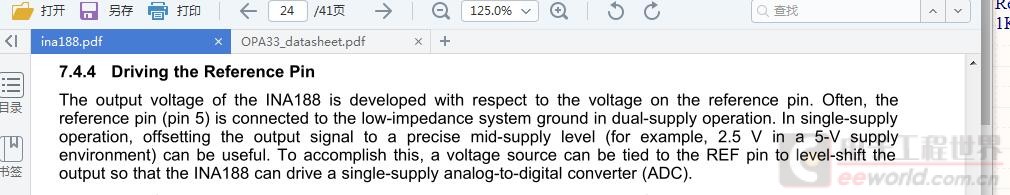

以上是仪表放大器INA188的数据手册的一部分。
这段话什么意思？是不是说单电源供电，输出只能到2.5V吗？
不是轨至轨的吗？谢谢！
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 chenbingjy 的问题《仪表放大器的问题》','https://www.xiaopingtou.net/q-284.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
单电源的时候，REF设置为电源一半，电压的输出范围是在2.5V的上下范围
电流有正负，比如负的输出低于2.5V，正的高于2.5V
双电源供电的时候其实REF是0V
输出电压正负刚好反映了电流的正负
实际上REF就是给输出加一个偏置电压。。
如果REF为电源轨的话，输出只能反映出电流的一个方向（正或者负），另一方向就饱和了看不到了
明白了，谢谢
嗯，刚看了一下手册确实是仪表放大器，
不过原理都差不多
INA282是高边侧电流放大器，固定增益的；里边的原理框图和这个差不多。。
