2019-03-23 15:34发布

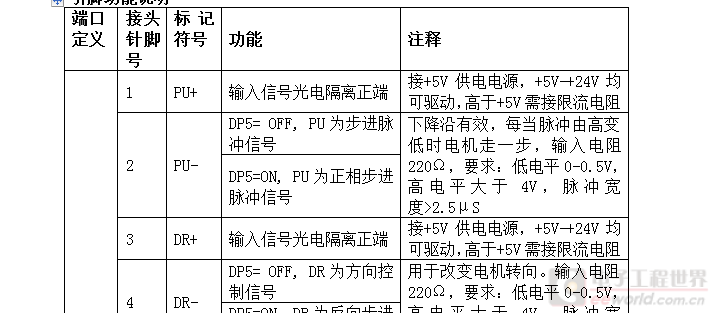

chenbingjy 发表于 2018-8-20 16:36 说明书上写的PU+可以接24V,也可以接5V。 高于5V需要接限流电阻。 如果接24V,限流电阻值是不是这样算。 ...
最多设置5个标签!
不是。
输入电阻220欧,是说此输入端到地之间相当于一个220欧的电阻,可以看成在芯片或者模块内部该引脚与地之间接了一个220欧电阻。
这对驱动信号提出了一定要求:输入高电平4V时,驱动电路必须能够供出至少4/220=0.018(A)电流。
高于5V需要接限流电阻。
如果接24V,限流电阻值是不是这样算。
24-5=19
19/0.018=500欧。至少500欧
说明书中并没有说PU+端输入电阻是多少。
像这种事情,最好找该模块生产厂家的客服。
