stm32f407晶振不起振

2019-03-23 15:36发布

站内问答 / STM32/STM8
14921 19 1652
本帖最后由 曾经in 于 2016-1-24 21:24 编辑

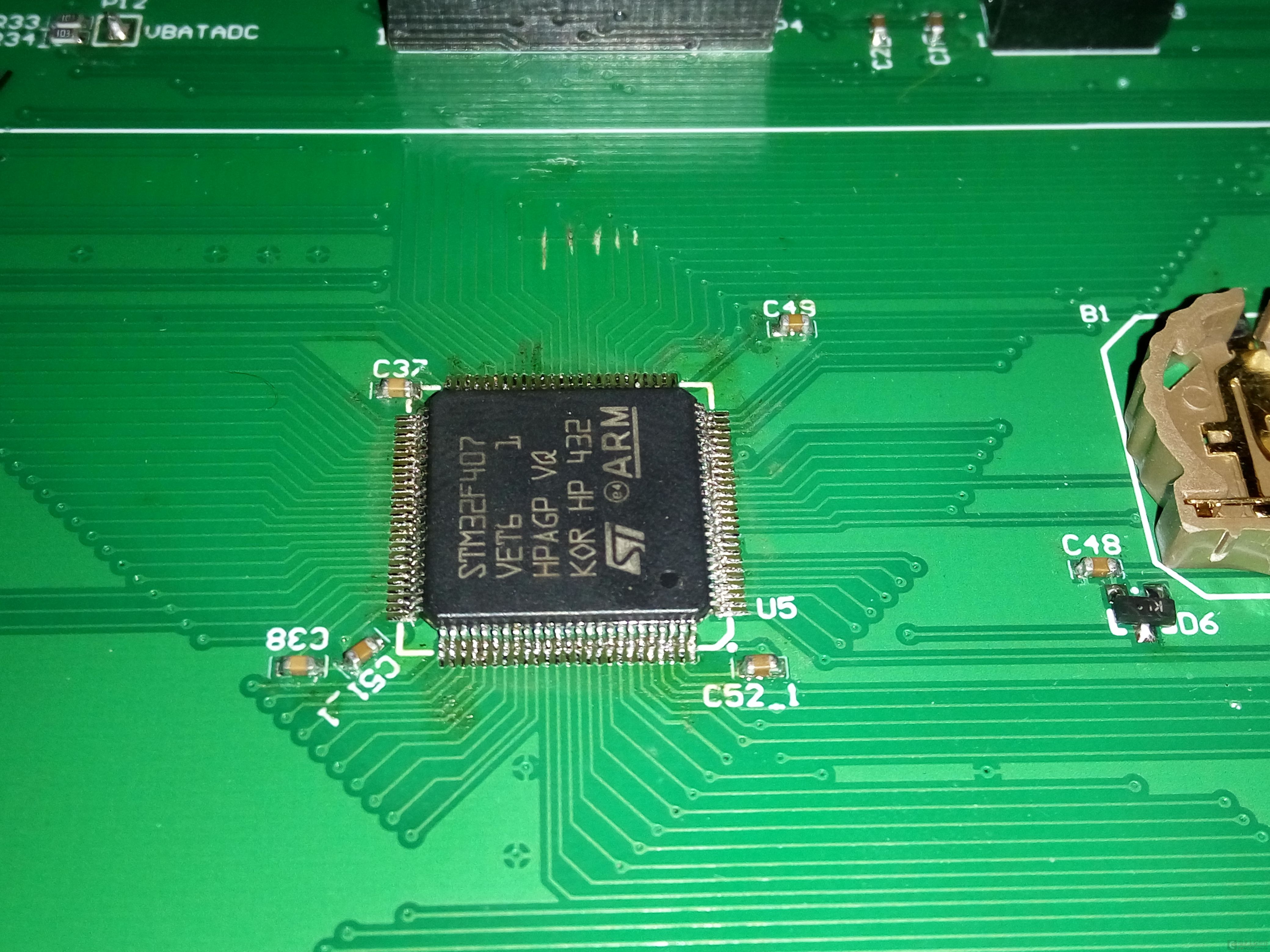

画了个stm32f407的开发板，焊完不能下载，晶振不起振。测了电源脚有电正常。
搞不清楚什么原因，拜托大家帮忙看看

QQ截图20160124210307.png YWCBP%0I3D4F~2FI$RZ18IL.png





此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
duyj
1楼-- · 2019-03-23 23:40
/ 你的晶振放在CPU反面？一般在正面吧
通宵敲代码
2楼-- · 2019-03-24 04:23
焊工不错，貌似一坨！
干嘛非得用0603呢，这么大块板子。

曾经in
3楼-- · 2019-03-24 08:23
 精彩回答 2  元偷偷看……
残雪
4楼-- · 2019-03-24 10:18

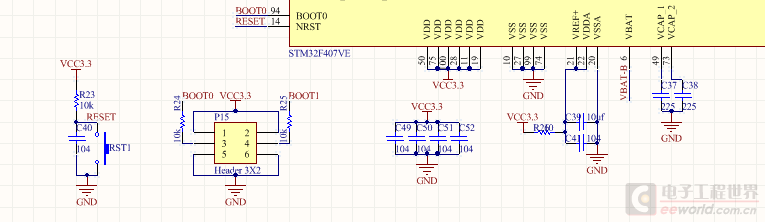

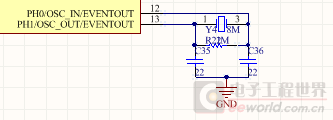

楼主说的晶振可是Y4 8M晶振？ 按道理不外部晶振不工作的情况下，内部的会自动启动，可以正常下载，是不是再检查下以下几个部分（并不是说不是晶振的问题哦，只是先做到成功下载，再去排除问题，找到晶振的问题）：
1.复位电路的焊接是否存在虚焊，导致无法成功复位
2.V_BAT的连接
3.重点看下BOOT0 BOOT1的选择与LZ用的下载方式是否匹配
曾经in
5楼-- · 2019-03-24 15:48
本帖最后由 曾经in 于 2016-1-24 23:52 编辑
残雪 发表于 2016-1-24 22:49
楼主说的晶振可是Y4 8M晶振？ 按道理不外部晶振不工作的情况下，内部的会自动启动，可以正常下载，是不是再 ...

1.复位脚3.3V

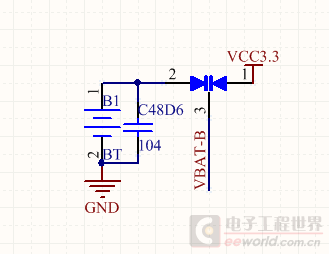

2.同样的板子有两片，一片VBAT-B比VCC3.3小零点几伏，这个正常，但依然不能下载。
另一个VBAT-B比VCC3.3大零点几伏有点诡异
电池都没接，是悬空的

3.BOOT0 BOOT1跳帽接地IO电平为0v


duyj
6楼-- · 2019-03-24 20:00
 精彩回答 2  元偷偷看……
