请问示波器抓取的IIC波形怎么读

2019-07-14 18:05发布

站内问答 / STM32/STM8
5101 1 927

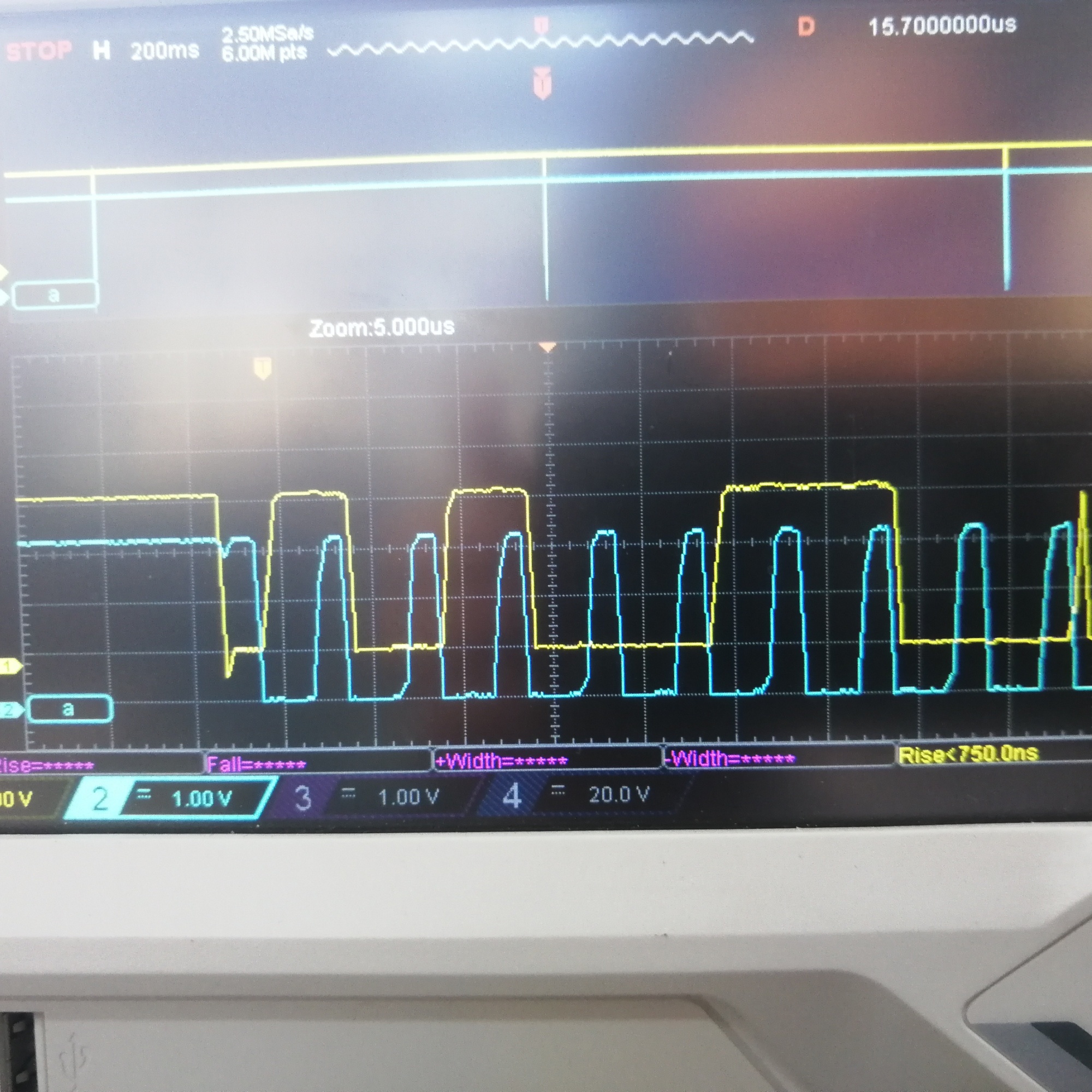

1.用示波器抓取IIC波形图，现在要转化为相应高低电平信号，怎么个看法的。
2.为什么我截取的SCL信号都是一节一节高低电平的，没有一段是保持几个周期的高或低？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
xuanfeinianhua
1楼-- · 2019-07-14 23:33
输出信号是周期的吗？
