最近我用STM32系列的单片机来控制一个天线tuner的芯片，tuner 是MIPI接口的，我选用了2个GPIO口模拟MIPI来控制天线tuner 芯片，由于tuner芯片是1.8V的，所以中间还加了一个高速的电平转换的芯片。
我们需要调试3个厂家的tuner 芯片，测试的时候发现其中2家的tuner 芯片可以正常工作，另外一家的tuner芯片没有响应，测试tuner端的MIPI的data信号波形发现了异常，如下图1：
1.单片机输出，tuner 输入模式的时候，信号是正常的1.8V的波形。
2.单片机输入，tuner 输出的时候，信号就异常了，高不高，低不低的。
后在tuner 端增加了上啦电阻，波形如图2：
请问这种异常波形导致的原因是什么？是因为天线tuner的输出能力不足么？这种情况需要如何解决呢？
我们需要调试3个厂家的tuner 芯片，测试的时候发现其中2家的tuner 芯片可以正常工作，另外一家的tuner芯片没有响应，测试tuner端的MIPI的data信号波形发现了异常，如下图1：
1.单片机输出，tuner 输入模式的时候，信号是正常的1.8V的波形。
2.单片机输入，tuner 输出的时候，信号就异常了，高不高，低不低的。
后在tuner 端增加了上啦电阻，波形如图2：
请问这种异常波形导致的原因是什么？是因为天线tuner的输出能力不足么？这种情况需要如何解决呢？
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 wxl5036 的问题《关于STM32单片机GPIO电平波形异常的问题》','https://www.xiaopingtou.net/q-29999.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
没有电路图，网上买的单片机开发板和电平转换模块，然后飞线去控制天线开关的。

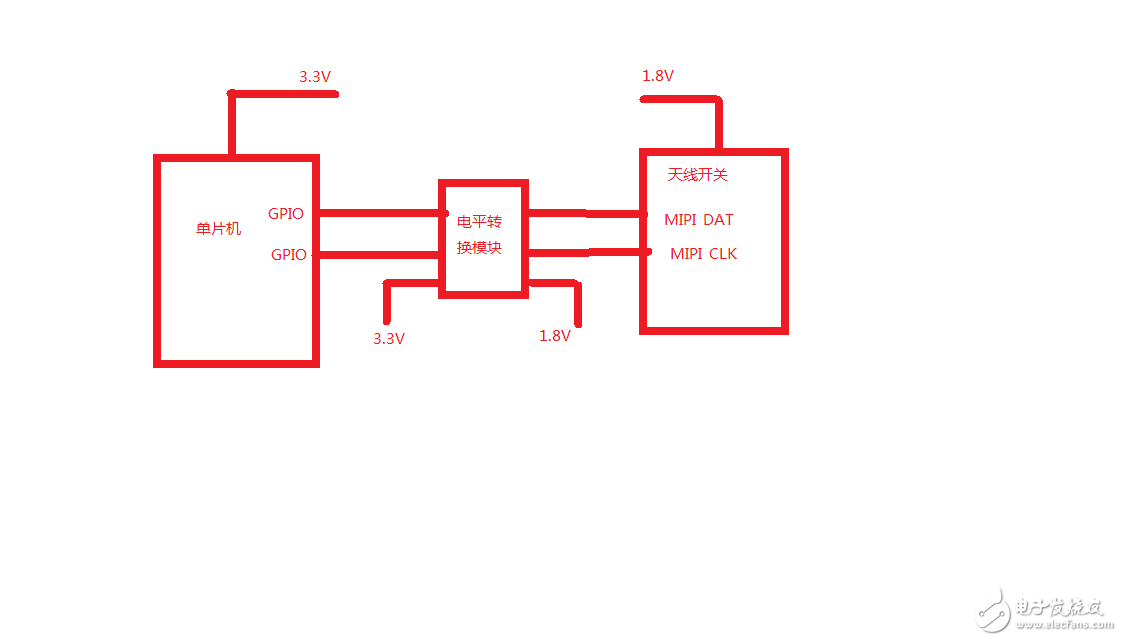

示意图如下：
就2个GPIO经过电平转换之后就去控制天线开关了。
