STM32 DMA 求助

2019-07-14 19:36发布

站内问答 / STM32/STM8
7093 5 1238
做DMA采集ADC出现问题，求大神帮忙。

具体问题是采集的数据不全，数据还是周期性的出来

唉唉唉，搞不出来51没假期了，5555555555555555

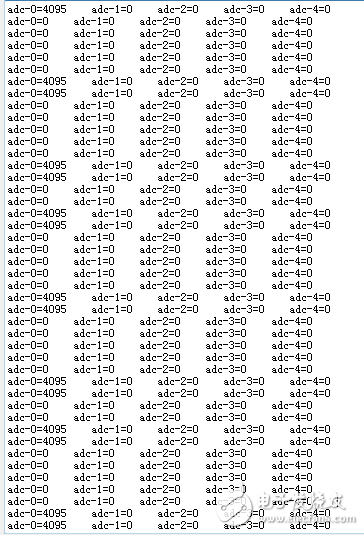

这是把ADC接到电源引脚采集的数据，数据是周期性出来的

ADC的初始化如下：
  1. void ADC1_Init(void)
  2. {
  3.         ADC_InitTypeDef ADC_InitStructure;
  4.         GPIO_InitTypeDef GPIO_InitStructure;     //结构体声明
  5.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);   //GPIO时钟
  6.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);    //ADC时钟
  7.         RCC_ADCCLKConfig(RCC_PCLK2_Div6);//12M  最大14M              //ADC分频
  8.
  9.         GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;                                  //AD采集端口
  10.         GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;
  11.         GPIO_Init(GPIOC,&GPIO_InitStructure);
  12.
  13.         ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;       //独立模式
  14.         ADC_InitStructure.ADC_ScanConvMode=DISABLE;                  //单通道采集
  15.         ADC_InitStructure.ADC_ContinuousConvMode=ENABLE;        //连续转换
  16.         ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
  17.         ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;      //右对齐
  18.         ADC_InitStructure.ADC_NbrOfChannel=1;
  19.         ADC_Init(ADC1,&ADC_InitStructure);
  20.         ADC_RegularChannelConfig(ADC1,ADC_Channel_10,1,ADC_SampleTime_239Cycles5);
  21.         ADC_DMACmd(ADC1,ENABLE);                //开启DMA传输
  22.         ADC_Cmd(ADC1,ENABLE);
  23.         ADC_ResetCalibration(ADC1);
  24.         while(ADC_GetResetCalibrationStatus(ADC1));
  25.         ADC_StartCalibration(ADC1);
  26.         while(ADC_GetCalibrationStatus(ADC1));
  27.         ADC_SoftwareStartConvCmd(ADC1,ENABLE);
  28. }
复制代码DMA配置：
  1. void DMA1_Init(void)
  2. {
  3.         DMA_InitTypeDef DMA_InitStructure;
  4.
  5.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);        //开启DMA时钟
  6.
  7.         DMA_DeInit(DMA1_Channel1);        //设为缺省
  8.         DMA_InitStructure.DMA_PeripheralBaseAddr=(u32)&(ADC1->DR);     //外设地址
  9.         DMA_InitStructure.DMA_MemoryBaseAddr=(u32)&ADCData;             //缓冲区
  10.         DMA_InitStructure.DMA_DIR=DMA_DIR_PeripheralSRC;                      //外设到内存
  11.         DMA_InitStructure.DMA_BufferSize=5;                                                 //缓冲区大小
  12.         DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable; //外设地址不变
  13.         DMA_InitStructure.DMA_MemoryInc=DMA_PeripheralInc_Enable;     //内存地址自加
  14.         DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord; //16位
  15.         DMA_InitStructure.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord; //16位
  16.         DMA_InitStructure.DMA_Mode=DMA_Mode_Circular;   //循环模式
  17.         DMA_InitStructure.DMA_Priority=DMA_Priority_High;   //高优先级
  18.         DMA_InitStructure.DMA_M2M=DMA_M2M_Disable;     //没有设置内存到内存
  19.         DMA_Init(DMA1_Channel1,&DMA_InitStructure);           //初始化
  20. // DMA_ITConfig(DMA1_Channel1, DMA_IT_TC, ENABLE); //使能DMA传输完成中断
  21.         DMA_Cmd(DMA1_Channel1,ENABLE);                            //使能DMA
  22. }
复制代码

主函数如下：
  1. u16 ADCData[5];//DMA缓冲区
复制代码



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
人中狼
1楼-- · 2019-07-15 03:24
 精彩回答 2  元偷偷看……
我是鑫鑫
2楼-- · 2019-07-15 04:02
人中狼 发表于 2017-4-29 16:09
没看到你启动ADC，试试把这个加在主函数的for之前。
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
        while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));

谢谢，有开启转换，在ADC初始化最后一句
我是鑫鑫
3楼-- · 2019-07-15 06:13
DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable; //外设地址不变
DMA_InitStructure.DMA_MemoryInc=DMA_PeripheralInc_Enable;     //内存地址自加

我的个亲娘，终于找到了，写的时候以为是一样的，内存直接复制打外设的以为一样，一天的时间就这么浪费了。
改为一下就OK了
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//外设地址不变
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址自加
qzp6666666
4楼-- · 2019-07-15 08:19
加油吧，五一实验室过了
Brandonhit
5楼-- · 2019-07-15 13:55
你的ADCData是数组吗，如果是的话应该去掉取地址符
