请教STM32的SPI

2019-07-14 21:04发布

问题如下：

操作SPI，为何会出现这样的波形：
SPI_CLK和MOSI波形，不是落在IO模拟SPI_CS的波形之内

#define SPI_FLASH_CS_LOW() GPIO_ResetBits(GPIOA, GPIO_Pin_4) //片选引脚/CS拉低
#define SPI_FLASH_CS_HIGH() GPIO_SetBits(GPIOA, GPIO_Pin_4) //片选引脚/CS拉高

SPI_FLASH_CS_LOW();
SPI_FLASH_SendByte(0x02);
SPI_FLASH_SendByte(0xDB);
SPI_FLASH_SendByte(0xFF);
Temp0 = SPI_FLASH_SendByte(0xA5);
Temp1 = SPI_FLASH_SendByte(0xA5);
Temp2 = SPI_FLASH_SendByte(0xA5);
SPI_FLASH_CS_HIGH();

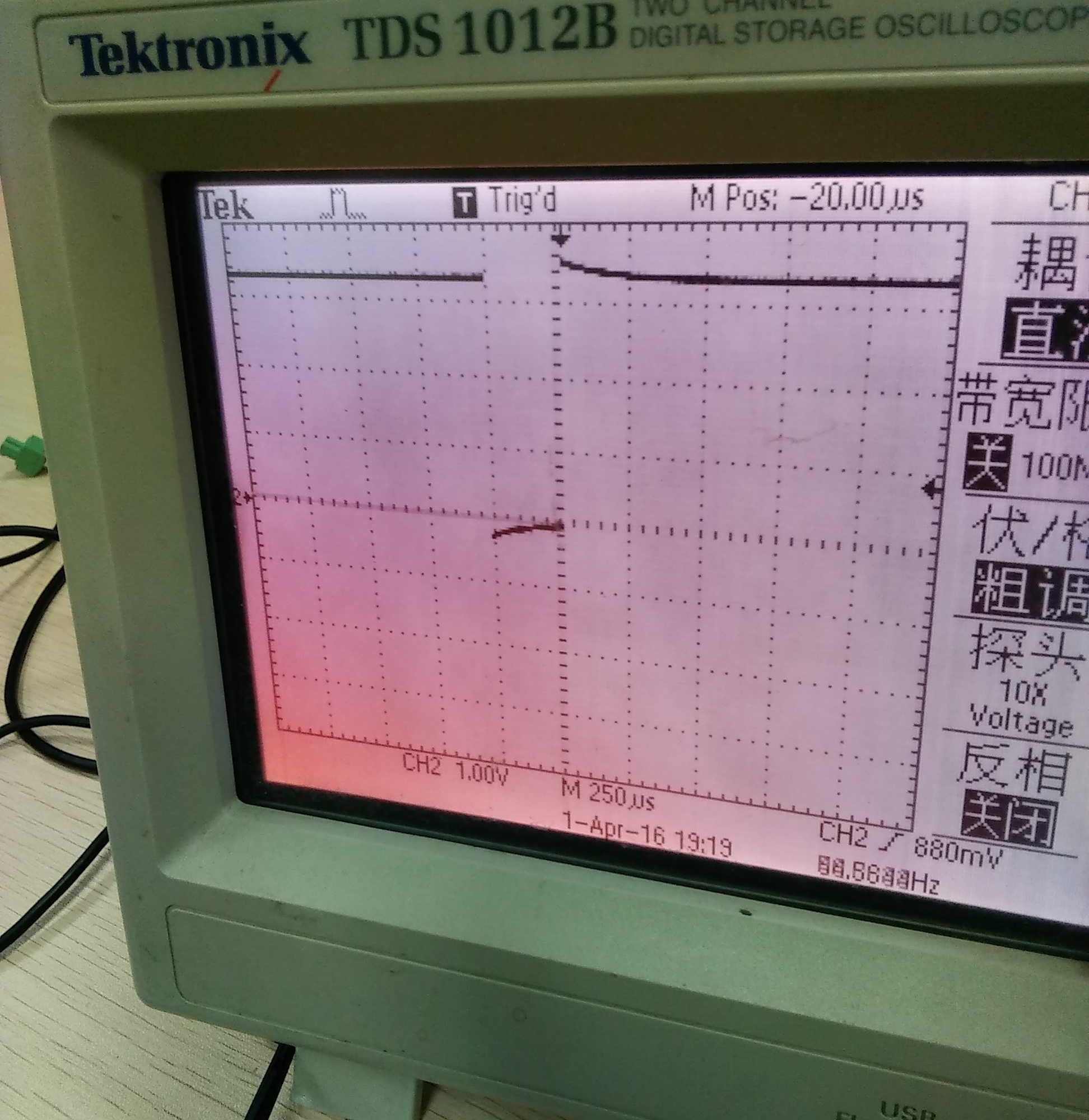

下图是CS的波形
