制作一块stm32的核心板,先不谈外设,想要驱动一块芯片必备的条件是什么

2019-07-14 21:08发布

我自己想要制作一块STM32的核心板
现在还不知道怎么驱动一块芯片。。。
24v转3.3v转5v之类的先不谈。

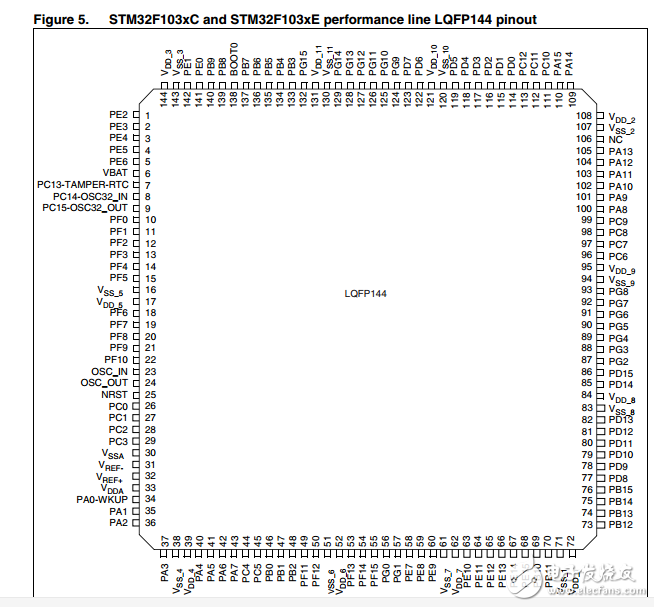

1.芯片上面的vdd,vss就是我加电压进去的吗?但是我在数据手册那个图上没找到gnd啊,我百度了一下有芯片内部的器件使用电压,是不是vdd和vss一个3.3v,一个5.5v。
2.外部晶振是不是必须的,平时使用库函数说的72mhz,36mhz是不是需要外部晶振?
3.一块核心板还必须具备什么素质。还有哪些引脚需要处理,我还知道的有boot和nrst,不知道会不会遗漏什么。


谢谢大家。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
望着你发槑
1楼-- · 2019-07-15 07:22
虾米麻烦 发表于 2016-3-22 12:56
vcc电源,vss数字地

哪里有vcc
望着你发槑
2楼-- · 2019-07-15 13:09
寂寞的only 发表于 2016-3-23 09:04
三要素:1.电源和地 2.外部晶振 3.复位电路和boot

电源和地已经明白了,boot和复位也没问题,现在就差外部晶振了
寂寞的only
3楼-- · 2019-07-15 18:26
 精彩回答 2  元偷偷看……
望着你发槑
4楼-- · 2019-07-15 22:26
寂寞的only 发表于 2016-3-23 14:15
之前说的是单片机运行起来的要素,但如果想要自己开发的话,还需要把下载接口和各引脚引出来用于后续开发。

后续的都妥了,后面的都算应用单片机的吧,这些我懂。
前面就是硬件的底层还不懂,现在都懂个大概,就等画出来验证了
