【分享】电单车充电器电路

2019-07-14 21:52发布

RZC4200是一个应用于小功率充电器和适配器的高性能离线式PWM控制器。它工作在初级检测与调节,可省去光耦和TL431;并且集成了专有的恒压恒流控制。
功能特性:
1, ±5%的恒压调节和±5%的恒流调节精度
2,具有初级检测与调节,省去了光耦和TL431
3, 可编程恒压恒流调节功能
4, 通过初级反馈,内置次级恒流控制
5, 内置自适应电流峰值调节
6, 内置初级绕组电感补偿
7, 内置可调线补功能
8, 内置软启动功能
9, 内置前沿消隐电路
10, 逐周期过流检测功能
11,VDD欠压锁定与滞后
12,DIP-8封装
应用领域
 小功率充电器
 电动车车载充电器

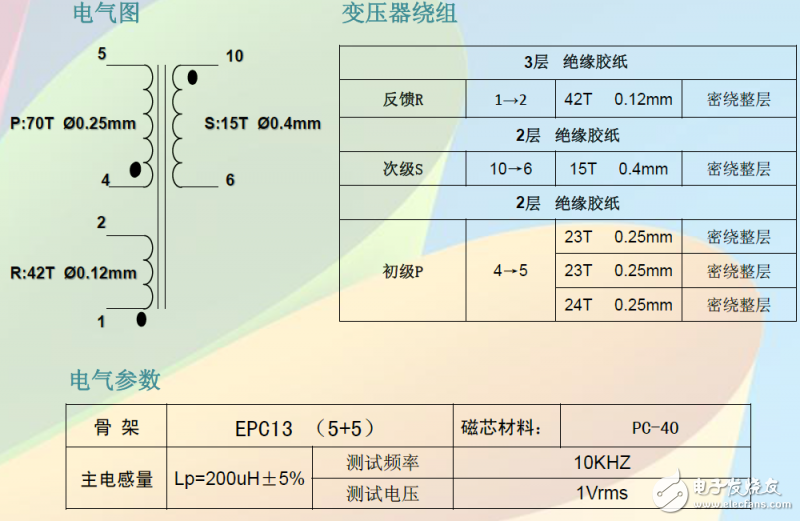

电动车车载充电器输出5V  1A典型电路
