44.3  按键操作说明示波器共提供了8个对话框用于波形的设置，当前使用了三个对话框，其余5个对话框留待以后升级用l Measure对话框用于测量值的动态添加，当前仅支持标红的四个：
                              l Math对话框用于80阶Fir低通滤波的截止频率选择：

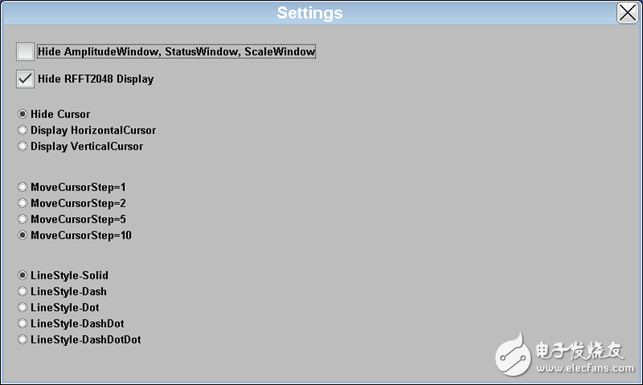

l Settings对话框用于幅频波形，测量窗口，时基窗口，幅值窗口，水平和垂直测量游标的隐藏与显示，水平和垂直测量游标的移动步数调节，5种显示波形的选择。
l 其余没有使用的窗口显示状态如下

本帖最后由 硬汉Eric2013 于 2015-7-20 11:43 编辑

44.5    5种波形显示效果示波器采样率6Msps，开启Fir低通滤波器，截止频率300KHz。测试信号：100KHz正弦波，峰峰值2V，直流偏移1V。
l 实线样式绘制波形
                               l 虚线样式绘制波形

l 圆点样式绘制波形

l 虚线和圆点交替的样式绘制波形

l 虚线和双点交替的样式绘制波形

44.6  2048点浮点FFT计算的幅频显示示波器采样率6Msps，没有开启Fir低通滤波器。

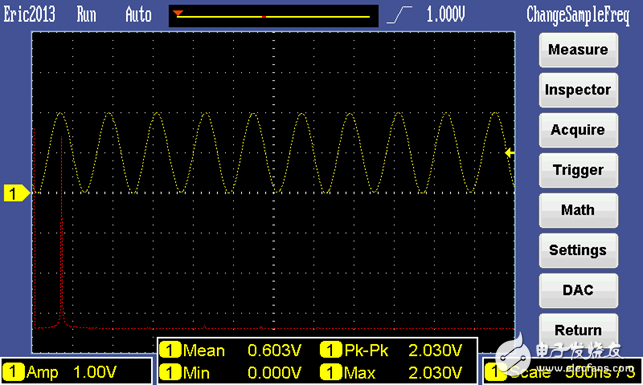

l 测试信号1：100KHz正弦波，峰峰值2V，直流偏移1V
                              l 测试信号2：100KHz方波，峰峰值2V，直流偏移1V
l 测试信号3：100KHz斜波，峰峰值2V，直流偏移1V

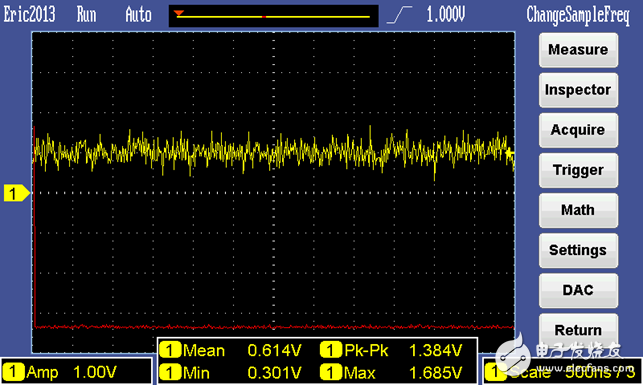

l 测试信号4：噪声，直流偏移1V
l 测试信号5：100KHz任意波，峰峰值2V，直流偏移1V

44.7  水平测量和垂直测量功能示波器采样率6Msps，没有开启Fir低通滤波器。采用水平和垂直测量功能测试正弦波和方波。l 测量方波，100KHz，峰峰值2V，直流偏移1V，下面是水平测量，测得峰峰值2V
                              l 测量方波，100KHz，峰峰值2V，直流偏移1V，下面是垂直测量，测得周期30ns，这个测试值显示的是单通道，由于用的是3ADC快速交替采样需要除以3，即30ns/3= 10ns，也就是100KHz
l 测量正弦波，100KHz，峰峰值2V，直流偏移1V，下面是水平测量，测得峰峰值2V
l 测量正弦波，100KHz，峰峰值2V，直流偏移1V，下面是垂直测量，测得周期30ns，这个测试值显示的是单通道，由于用的是3ADC快速交替采样需要除以3，即30ns/3= 10ns，也就是100KHz
