关于stm32采集多路4--20mA电流的电路实现

2019-07-14 22:45发布

各位大神，现在正在做一个用STM32采集4路4--20mA电流的项目，关于ADC接口我是如图1设计的，但现在特别蛋疼的问题是：这四个通道都出现了有时可以采集较为准确，有时有会出现偏小，更是奇怪的是今天下午发现跟第四通道相连的IO口烧坏了，直接和GND相连。我个人觉得应该是电路设计上的问题，恳请各位大神支招

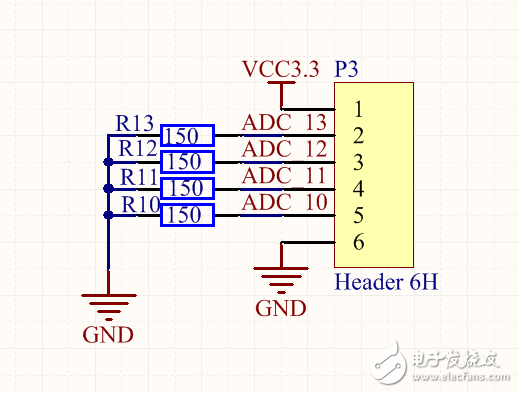

图1：4--20mA的电流直接经过采样电阻接入ADC口

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

laigs218

1楼-- · 2019-07-15 01:24

從電路上看不出您是如何量電流的，ADC 只能量電壓，一般我會建議用 Current monitor IC 如INA 193等。一般PCB設計上如果沒有做好濾波常會有量不準的問題。建議找 ST 官方文件 AN2834 Application note
How to get the best ADC accuracy in STM32F10xxx devices 來研究。
