我用的处理器是STM32，一般来说普通的GPIO口的输出基本上是有3V左右，
我想通过加入三极管，来让GPIO口能够输出5V，但是都不成功。
具体要求就是GPIO口为低电平的时候，输出端那里是0V，GPIO口为高电平的时候，输出端那里是5V。

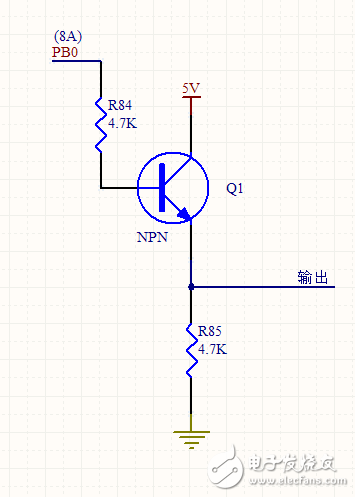

我最开始是这么设计的（如下图）
这样IO口为低电平的状态下是0V输出，但是IO口为高电平的时候，输出脚那里电压只有2.6V左右。
我本来以为可能是R84分压太多，后面把R84降到1.5K，结果还是差不多，反正还是没法把5V加到输出端。

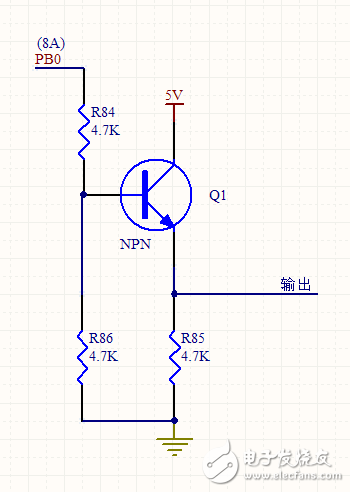

后面我又尝试了第二种方案（如下图）
结果还是一样，后面在这个接法的基础上面，把R85换成1.5K，还是无法实现。。。
所以在这里请教一下各位大神，要设计出符合要求的方案应该是怎么接那个三极管合适？
我想通过加入三极管，来让GPIO口能够输出5V，但是都不成功。
具体要求就是GPIO口为低电平的时候，输出端那里是0V，GPIO口为高电平的时候，输出端那里是5V。
我最开始是这么设计的（如下图）
这样IO口为低电平的状态下是0V输出，但是IO口为高电平的时候，输出脚那里电压只有2.6V左右。
我本来以为可能是R84分压太多，后面把R84降到1.5K，结果还是差不多，反正还是没法把5V加到输出端。
后面我又尝试了第二种方案（如下图）
结果还是一样，后面在这个接法的基础上面，把R85换成1.5K，还是无法实现。。。
所以在这里请教一下各位大神，要设计出符合要求的方案应该是怎么接那个三极管合适？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
把IO设置成开漏输出，图发错了！！！！！！！！！！！！！！！！！！！！！！！
不过我最终还是直接配置为开漏输出加上拉电阻了，这样虽然不能完全达到5V，但已经比3.3的输出要高不少了，而且节省了元器件，后期布线不添麻烦。。。
