HOLTEK Power Bank MCU 系列 PWM 应用说明 是否有错

2019-07-15 07:18发布

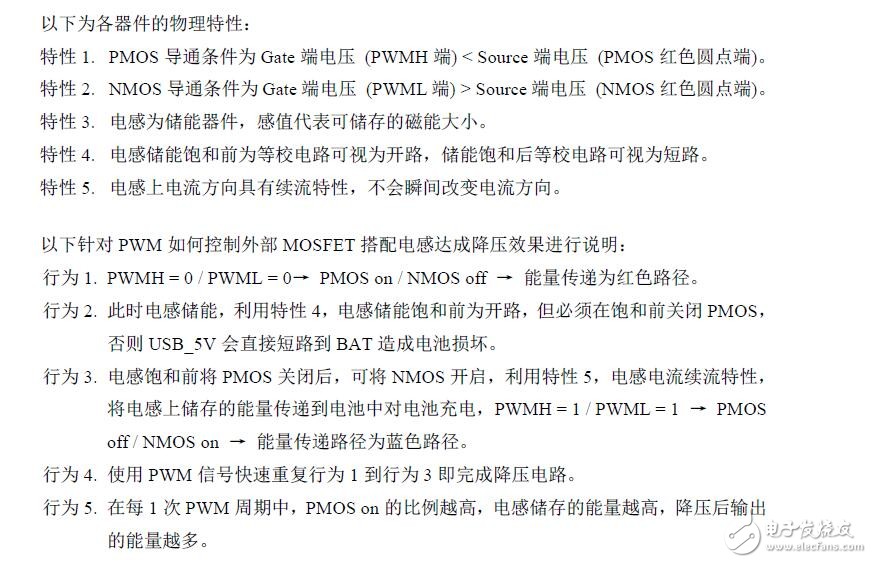

行为3:电感饱和前将 PMOS 关闭后,可将NMOS 开启,利用特性5,电感电流续流特性,
将电感上储存的能量传递到电池中对电池充电,PWMH = 1 / PWML = 1 → PMOS
off / NMOS on → 能量传递路径为蓝 {MOD}路径。


续流电流通过NMOS时不利用绿 {MOD}二极管的情况下, NMOS的电流可以由S源极流向漏极D, 我看合泰的电路图都是这个画法,NMOS的电流可以由S源极流向漏极D倒着流?

0条回答
