ULN2003控制HFD4-12继电器

2019-07-15 07:55发布


ULN2003的一脚电平为0,为什么16脚恒定有12V,之前以为D81被击穿了,但是把D81去除,16脚处仍有12的电压,为什么呀?

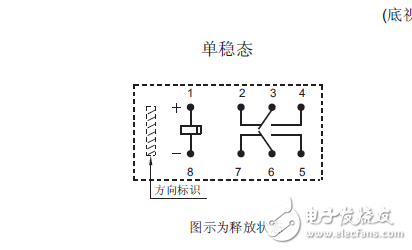

附HFD4/12的资料:
QQ截图20181023185331.png QQ截图20181023185346.png
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
一个小工
1楼-- · 2019-07-15 17:03
@linchenfeng  请求版主
一个小工
2楼-- · 2019-07-15 20:59
@langzitianya 请求版主
一个小工
3楼-- · 2019-07-16 01:06
@huihui163  请求版主
一个小工
4楼-- · 2019-07-16 05:23
 精彩回答 2  元偷偷看……
linchenfeng
5楼-- · 2019-07-16 06:52
本帖最后由 linchenfeng 于 2018-12-5 21:04 编辑

1.你看看ULN2003的内部电路图,实际是两个三极管构成的(这里自己看资料不介绍原理)。  当输入0 ,三极管不导通。COM上电压与继电器的驱动电压相等,那么继电器不会动作。(COM电压等于继电器电压,根据你这里的12V,所以肯定是12V了) ,当输入高电平,内部三极管接地了,这个时候,继电器上的驱动电压经过ULN2003接地,继电器形成回路,继电器才动作。这里你看看该芯片的PDF就完全了解了。
2 .ULN2003对继电器而言是相当于做的一个负极端。你需要把继电器的+ 接12V,-接到ULN2003的输出。

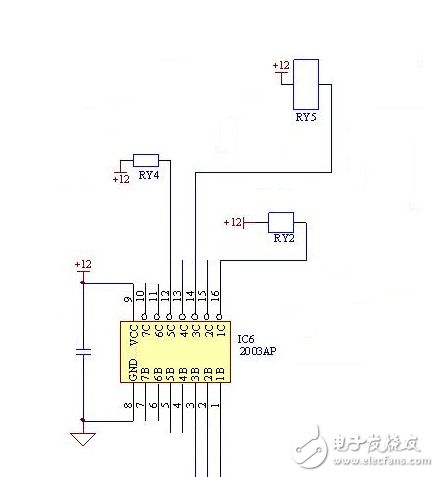

我在网上随便找一个图片。 你看下。
huihui163
6楼-- · 2019-07-16 08:24
看看2003的数据手册就会明白了
