请问MSP430的JTAG下载端口最少用几个
请问最少配置下载PIN口的话,使用那几个PIN口
STM32有JTAG和SWD两种之分,我不清楚MSP430有没有比较少的端口设置方法
??
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
ddllxxrr
1楼-- · 2019-03-24 10:15
精彩回答 2 元偷偷看……
加载中...
wgsxsm
2楼-- · 2019-03-24 14:42
< :TI_MSP430_内容页_SA7 --> 2、SBW是SPY-BI-WIRE,可以简称两线制JTAG,主要用SBWTCK(连接到JTAG仿真器的7脚TCK)与SBWTDIO(连接到JTAG仿真器的1脚TDO/TDI),该接口主要用于小于28脚的2系列的430单片机,因为28脚以内的2系列单片机的JTAG接口一般与IO口复用,为了给用户预留更多的IO口,才推出了SBW接口。同样SBW接口可以用于仿真器及编程器。

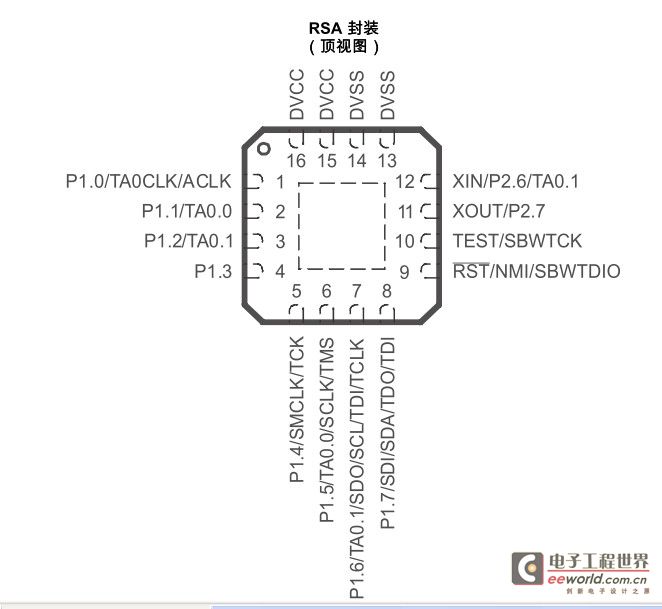

参考了网上的教程,现在请问是不是JTAG连上第9PIN和第10PIN就可以下载了呢?
(VCC和GND也加上),是不是4根线就可以完成SBW的下载模式了呢?
参考:
http://www.cnblogs.com/hnrainll/archive/2010/12/22/1913848.html
加载中...
yuchenglin
3楼-- · 2019-03-24 14:55
SWD接2PIN,加上VCC、GND即可。
加载中...
wgsxsm
4楼-- · 2019-03-24 15:17
精彩回答 2 元偷偷看……
加载中...
lcofjp
5楼-- · 2019-03-24 17:51
sbw接口:SBWTDIO,SBWTCK,GND,VCC四个
加载中...
wgsxsm
6楼-- · 2019-03-24 21:16
原帖由
lcofjp
于 2012-11-12 19:05 发表
sbw接口:SBWTDIO,SBWTCK,GND,VCC四个
thanks
