晓晓江南 发表于 2018-5-11 19:32

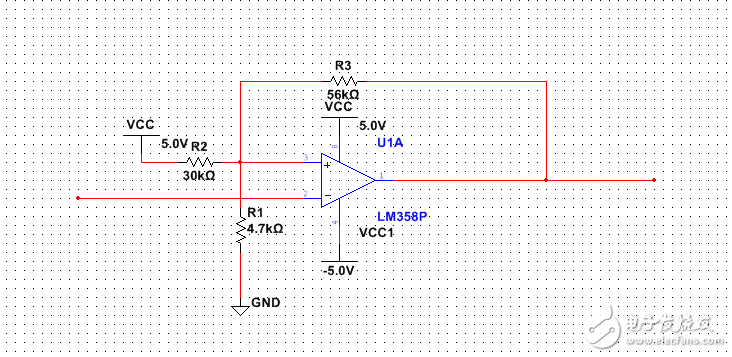

对于这种电路，首先将R3与运放输出端断开，在R3的右端接上5V电源，计算运放同相端电压值Va，然后在R3的右端接上-5V电源，同样计算运放同相端电压值Vb，则门限值为Va，Vb，当运放的反相端电压高于Va，运放输出低电平（此时同相端电压被拉低到Vb），当运放的反相端电压低于Vb，运放输出高电平（此时同相端电压被拉升至Va）， ...

虽然理论能看懂，但是还是不会算，求大佬给个计算公式

cool001 发表于 2018-5-12 10:24
虽然理论能看懂，但是还是不会算，求大佬给个计算公式

Va=VCC*R1/(R2//R3+R1)，Vb=[VCC*R1/(R2+R1)-VCC1]/(R2//R1+R3)*R3+VCC1

评分

参与人数 1积分 +5 收起 理由 cool001 + 5 您的付出是论坛的动力,感谢您一直支持!

查看全部评分

晓晓江南 发表于 2018-5-12 13:59
Va=VCC*R1/(R2//R3+R1)，Vb=[VCC*R1/(R2+R1)-VCC1]/(R2//R1+R3)*R3+VCC1

这个计算结果和实际仿真结果有一点差距，怎么解释比较合理。元器件本身含有误差？还是怎么解释比较好

cool001 发表于 2018-5-13 18:59
这个计算结果和实际仿真结果有一点差距，怎么解释比较合理。元器件本身含有误差？还是怎么解释比较好

既然与仿真结果有一点差距，可能跟运放有关（运放存在失调电流或电压），另外你的电路图中运放的反相端最好接一个下拉电阻，电阻为R2//R1//R3。
