为什么单片机输出方波信号，方波高低电平都不稳定

2019-07-15 09:05发布

站内问答 / 51单片机
5224 3 979

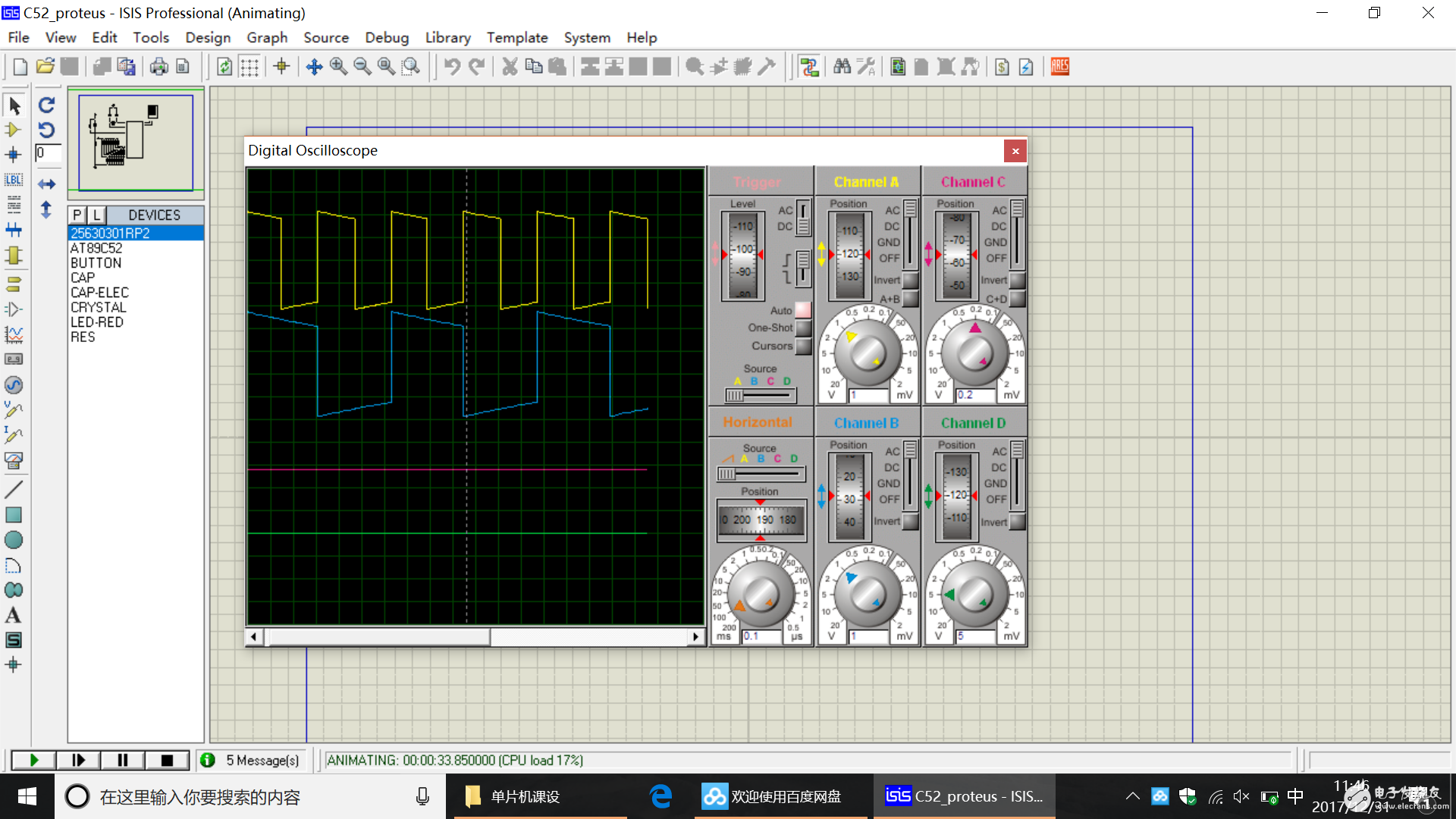

请问各位发烧友，我用单片机写程序，输出方波信号，但是输出的波形都是高电平和低电平时都在缓慢变化(如图)，示波器器直接接输出信号引脚。我用仿真和实物测量时都是这个样子，这是为什么呢？
源代码如下:
  1. /****************************************
  2. *                                Queation 6
  3. *                                Keys use P1
  4. *                                Signals use P0
  5. *                                Author: liaoshaohui
  6. ****************************************/

  8. #include "reg52.h"

  10. unsigned int count1;                                                                            //record the number of 100us
  11. unsigned int count2;                                                                            //record the number of 100us
  12. unsigned int frequency1;                                                                        //signal1's frequency
  13. unsigned int frequency2;                                                                        //signal2's frequency
  14. unsigned int step_length;                                                                        //step length
  15. unsigned char i;

  17. sbit key1=P1^0;                                                                                                                //frequency1+
  18. sbit key2=P1^1;                                                                                                                //frequency1-
  19. sbit key3=P1^2;                                                                                                                //frequency2+
  20. sbit key4=P1^3;                                                                                                                //frequency2-
  21. sbit key5=P1^4;                                                                                                                //phase+
  22. sbit key6=P1^5;                                                                                                                //phase-


  25. /****************************************
  26. *                                Delay function for key scan
  27. ****************************************/
  28. void Dlms(void)
  29. {
  30.     for(i=200; i>0; i--) {}
  31. }


  34. /****************************************
  35. *                                Interruption function
  36. ****************************************/
  37. void Time0_Int() interrupt 1
  38. {
  39.     if (count1<frequency1&&count2<frequency2)
  40.         P0=0x03;
  41.     else if (count1>=frequency1&&count2<frequency2)
  42.         P0=0x02;
  43.     else if (count1<frequency1&&count2>=frequency2)
  44.         P0=0x01;
  45.     else
  46.         P0=0x00;
  47.     count1=(count1+1)%(2*frequency1);
  48.     count2=(count2+1)%(2*frequency2);
  49. }


  52. /****************************************
  53. *                                Main function
  54. ****************************************/
  55. void main()
  56. {
  57.     frequency1=400;
  58.     frequency2=800;
  59.     i=0;
  60.     count1=0;
  61.     count2=0;
  62.     step_length=2;

  64.     //Initialize Timer 0
  65.     TMOD = 0x02;                                                                                                //Timer 0, method 2
  66.     TH0= 0x9C;
  67.     TL0= 0x9C;                                                                                                        //timing 100us
  68.     TR0=1;
  69.     IE= 0x82;

  71.     //Read key value
  72.     while(1)
  73.     {
  74.         P1=0xFF;
  75.         if ((P1&0xFF)!=0xFF)
  76.         {
  77.             //        Dlms();//uncomment when in real work
  78.             if ((P1&0xFF)!=0xFF)
  79.             {
  80.                 if((P1&0x01)==0x00)
  81.                     frequency1=frequency1+step_length;
  82.                 if((P1&0x02)==0x00)
  83.                     frequency1=frequency1-step_length;
  84.                 if((P1&0x04)==0x00)
  85.                     frequency2=frequency2+step_length;
  86.                 if((P1&0x08)==0x00)
  87.                     frequency2=frequency2-step_length;
  88.                 if((P1&0x10)==0x00)
  89.                     count2=count2+frequency1/180;
  90.                 if((P1&0x20)==0x00)
  91.                     count2=count2-frequency1/180;
  92.                 if((P1&0x40)==0x00)
  93.                     step_length+=2;
  94.                 if((P1&0x80)==0x00)
  95.                     step_length-=2;
  96.             }
  97.         }
  98.     }
  99. }
复制代码

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
wddh
1楼-- · 2019-07-15 17:14
wulinwl 发表于 2017-12-31 15:51
AC/DC选择错误

十分感谢。。我看到示波器选择的自动就没有管，一调过来就好了。谢谢。
wddh
2楼-- · 2019-07-15 19:40
人中狼 发表于 2017-12-31 15:16

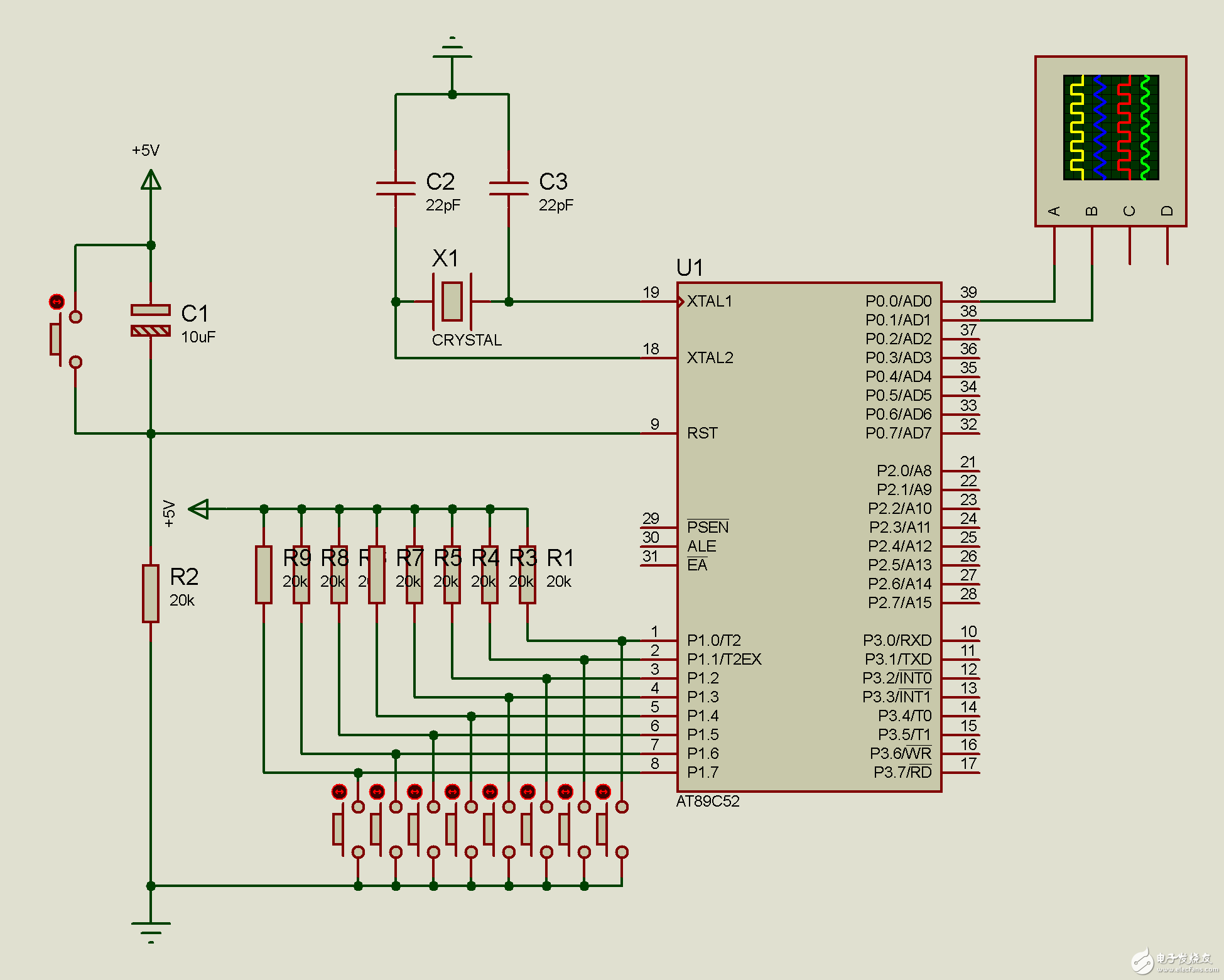

P0口要加上拉电阻的

没有注意到P0这点。谢谢你指出。
长弓128828
3楼-- · 2019-07-15 20:17
