blackwinter 发表于 2017-12-25 14:42
谢谢，能否详细说说？

原来遇到过LCD显示屏损坏的故障也是这种情况

王栋春 发表于 2017-12-25 14:43
原来遇到过LCD显示屏损坏的故障也是这种情况

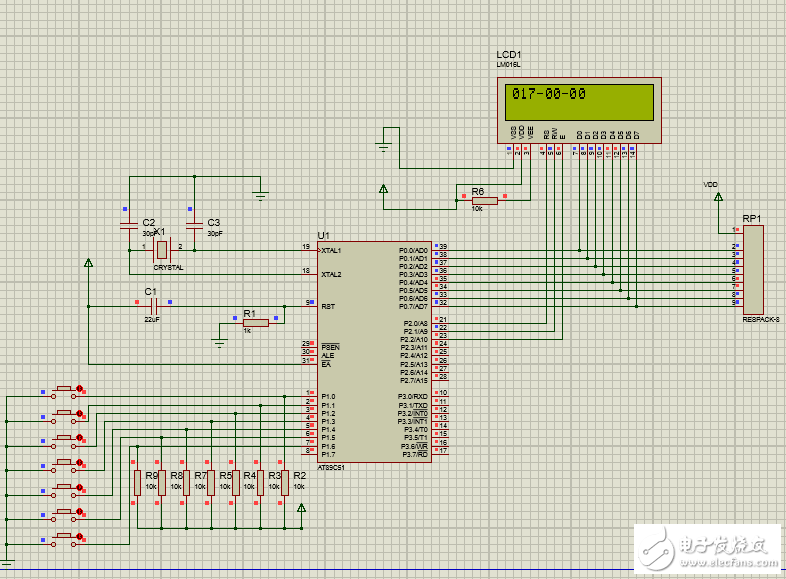

但这是仿真，应该不会出现这种问题吧，我觉得是不是电路连接或者参数设置出现问题。

最好把代码贴上来，下载是要扣积分的

本帖最后由 blackwinter 于 2017-12-25 16:38 编辑

人中狼 发表于 2017-12-25 16:10
最好把代码贴上来，下载是要扣积分的

S_SET  BIT P1.0
M_SET   BIT P1.1
H_SET   BIT P1.2
RESET   BIT P1.3
D_SET   BIT P1.4
YUE_SET BIT P1.5
Y_SET   BIT P1.6
RS      BIT P2.4
RW      BIT P2.5
EN       BIT P2.6
SJ            EQU        P0
SECOND  EQU  30H
MINUTE  EQU  31H
HOUR    EQU  32H
TCNT    EQU  34H
YEAR_H  EQU  35H
YEAR_L  EQU  36H
MONTH        EQU  37H
DAT     EQU  38H
        ORG  00H
        SJMP START
        ORG  0BH
        LJMP  INT_T0
START:
            MOV  HOUR,#0
            MOV  MINUTE,#0
            MOV  SECOND,#0
            MOV  TCNT,#0
            MOV  YEAR_H,#20
                    MOV  YEAR_L,#17
            MOV  MONTH,#0
            MOV  DAT,#0
            MOV  TMOD,#01H
            MOV  TH0,#3CH
            MOV  TL0,#0B0H
            MOV  IE,#82H
            SETB  TR0

A1:    LCALL  DISPLAY
        MOV   P1,#0FFH
        JNB   S_SET,S1
        JNB   M_SET,S2
        JNB   H_SET,S3
        JNB   D_SET,S4
        JNB   YUE_SET,T5
        JNB   Y_SET,T6
        JNB   RESET,START
        LJMP   A1
T5:            LJMP   S5
T6:                LJMP   S6
S1:     LCALL   DELAY
         JB   S_SET,A1
         INC    SECOND
         LCALL   DISPLAY
         MOV   A,SECOND
         CJNE   A,#60,J0
         MOV   SECOND,#0
         LJMP   K1
J0:JB S_SET,A1
   LCALL  DISPLAY
   SJMP  J0
S2:     LCALL   DELAY
         JB   M_SET,A1
K1:    INC   MINUTE
         MOV   A,MINUTE
         CJNE   A,#60,J1
         MOV   MINUTE,#0
         LJMP   K2
J1:JB M_SET,A1
   LCALL  DISPLAY
   SJMP  J1
S3:    LCALL   DELAY
         JB      H_SET,A1
K2:      INC    HOUR
         MOV   A,HOUR
         CJNE   A,#24,J2
         MOV   HOUR,#0
                 LJMP   K3
J2:JB H_SET,V6
   LCALL  DISPLAY
   SJMP  J2
V6:LJMP  A1
S4:      LCALL DELAY
         JB    D_SET ,V7
K3:      INC   DAT
         MOV   A,DAT
         CJNE  A,#31,J3
         MOV   DAT,#0
                 LJMP   K4
V7:LJMP A1
J3:JB D_SET,V1
   LCALL  DISPLAY
   SJMP  J3
V1:LJMP A1
S5:      LCALL DELAY
         JB    YUE_SET ,V2
K4:      INC   MONTH
         MOV   A,MONTH
         CJNE  A,#12,J4
         MOV   MONTH,#0
                 LJMP  K5
V2:LJMP A1
J4:JB YUE_SET,V3
   LCALL  DISPLAY
   SJMP  J4
V3:LJMP  A1
S6:      LCALL DELAY
         JB    Y_SET ,V4
K5:        INC   YEAR_L
           MOV   A,YEAR_L
         CJNE  A,#99,J5
         MOV   YEAR_L,#0
                 INC   YEAR_H
                 MOV   A,YEAR_H
         CJNE  A,#99,J5
                 MOV   YEAR_H,#0
         LJMP  A1
V4:LJMP A1
J5:JB Y_SET,V5
   LCALL  DISPLAY
   SJMP  J5
V5:LJMP A1

INT_T0: MOV  TH0,#3CH
        MOV  TL0,#0B0H
        INC  TCNT
MOV A,TCNT
CJNE A,#20,RETUNE
INC  SECOND
MOV  TCNT,#0
MOV  A,SECOND
CJNE  A,#60,RETUNE
INC  MINUTE
MOV SECOND,#0
MOV A,MINUTE
CJNE  A,#60,RETUNE
INC  HOUR
MOV  MINUTE,#0
MOV  A,HOUR
CJNE A,#24,RETUNE
INC  DAT
MOV  HOUR,#0
MOV  TCNT,#0
MOV  A,DAT
CJNE A,#31,RETUNE
INC  MONTH
MOV  DAT,#0
MOV  A,MONTH
CJNE A,#12,RETUNE
INC  YEAR_L
MOV  MONTH,#0
MOV A,YEAR_L
CJNE A,#99,RETUNE
MOV YEAR_L,#0
INC  YEAR_H
MOV A,YEAR_H
CJNE A,#99,RETUNE
MOV YEAR_H,#0

RETUNE:RETI

DISPLAY:LCALL        initial        ;是LCD初始化
              LCALL         DISPLAY1
                MOV                        SJ,#01H
                LCALL                 ENABLE
                LCALL      DELAY
                RET
initial:MOV                 SJ,#38H
                LCALL                 ENABLE
                MOV                 SJ,#08H
                LCALL                 ENABLE
                MOV                 SJ,#01H
                LCALL                 ENABLE
                MOV                 SJ,#06H
                LCALL                 ENABLE
                MOV                 SJ,#0CH
                LCALL                 ENABLE
                LCALL      DELAY
                RET
DISPLAY1:  MOV                 SJ,#80H
                   ACALL    ENABLE
           MOV            A,YEAR_H
                   MOV                B,#10
           DIV                AB
                   ADD            A,#30H
                   MOV                A,B
                   ADD                A,#30H
                  LCALL                XIESJ
                  MOV                A,YEAR_L
                  MOV                B,#10
                  DIV                AB
                  ADD                A,#30H
                LCALL                XIESJ
                MOV                        A,B
                ADD                        A,#30H
                LCALL                XIESJ
                MOV                        A,#2DH
        LCALL                 XIESJ

                MOV                A,MONTH
                MOV                B,#10
                DIV                AB
                ADD                A,#30H
            LCALL        XIESJ
                MOV                A,B
                ADD                A,#30H
                LCALL         XIESJ
                MOV                A,#2DH
                LCALL          XIESJ

                MOV                A,DAT
                MOV                B,#10
                DIV                AB
                ADD                A,#30H
            LCALL  XIESJ
                MOV                A,B
                ADD                A,#30H
            LCALL        XIESJ
            MOV                SJ,#0C0H
                LCALL          ENABLE
                MOV                A,HOUR
                MOV                B,#10
                DIV                AB
                ADD                A,#30H
            LCALL         XIESJ
                MOV                A,B
                ADD                A,#30H
                LCALL        XIESJ
        MOV                A,#3AH
                LCALL        XIESJ

                MOV                A,MINUTE
                MOV                B,#10
                DIV                AB
                ADD                A,#30H
                LCALL         XIESJ
                MOV                A,B
                ADD                A,#30H
                CALL        XIESJ
                MOV                A,#3AH
                LCALL         XIESJ

                MOV                A,SECOND
                MOV                B,#10
                DIV                AB
                ADD                A,#30H
                LCALL          XIESJ
                MOV                A,B
                ADD                A,#30H
                LCALL          XIESJ
        MOV                A,#73H
                LCALL         XIESJ
                MOV                A,#20H
                LCALL          XIESJ
ENABLE:        CLR                        RS
                CLR                 RW
                SETB                 EN
                LCALL                DELAY
                CLR                         EN
                RET
XIESJ:
                MOV                        SJ,A
                SETB                 RS
                CLR                 RW
                SETB                EN
                LCALL                DELAY
                CLR                         EN
                RET

DELAY: MOV R6,#5
D1:    MOV R7,#250
       DJNZ R7,$
       DJNZ R6,D1
       RET
       END
