32盏流水灯按键切换模式

2019-07-15 09:08发布

21273 7

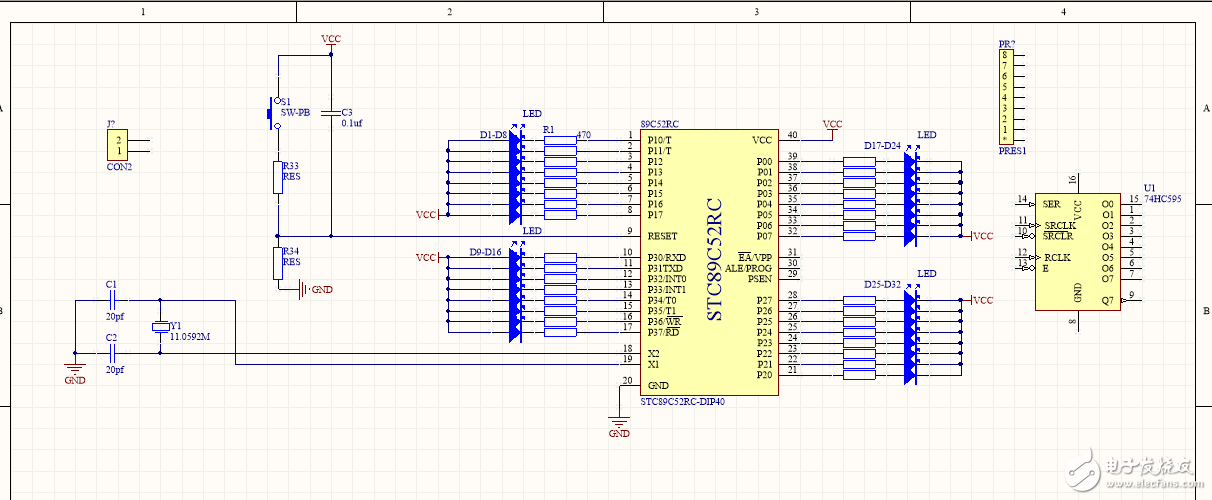

io口不够用了，如何用74HC595扩展？图也不知道有没有错，还没画完。小白不懂怎么接线，跪求大佬指导

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-15 19:50

精彩回答 2 元偷偷看……

2楼-- · 2019-07-15 22:34

573也可以，不过573是8位的，需要占用一个8位端口，然后4片573的片选要占用4个引脚

3楼-- · 2019-07-16 00:28

来学习学习

4楼-- · 2019-07-16 04:35

这个问题简单，发你个图看看吧。除了芯片自身的Vcc及GND，只需要 3 个 I/O 口即可控制 8 路LED了。


5楼-- · 2019-07-16 07:40

至于具体的内容，问度娘吧。这里不让发。。。

6楼-- · 2019-07-16 13:29

精彩回答 2 元偷偷看……

32盏流水灯 按键切换模式
