R45应该是22k
Av=-(R29||R45)/R14=-(2||22)/0.22=-8.33

< ：TI_MSP430_内容页_SA7 --> 按照运放负反馈公式计算就可以了

本帖最后由 gmchen 于 2017-9-6 18:34 编辑

1243026497 发表于 2017-9-6 10:36

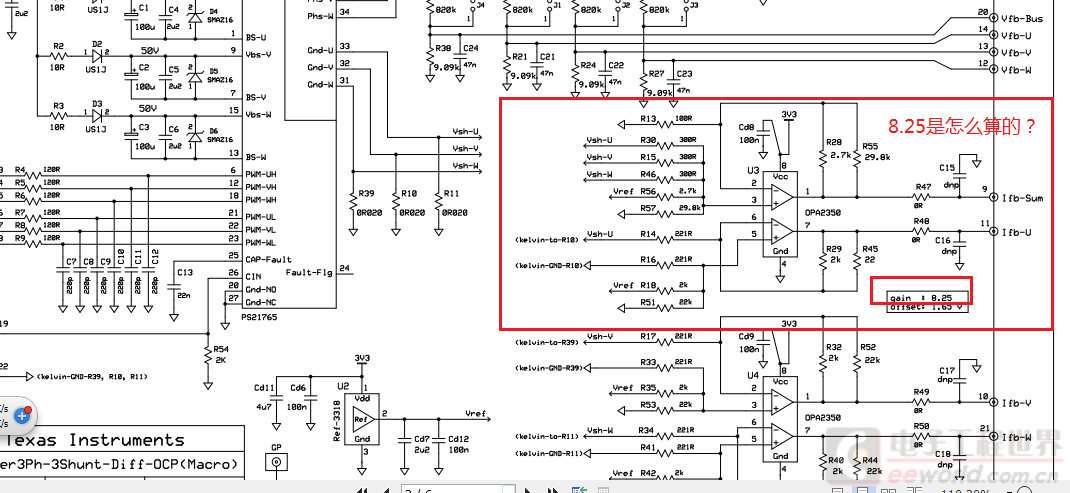

您算的是运放的下半部分5 6 7脚间计算，我算的运放上半部分的 1 2 3脚的计算，（R28||R55)/R13=(29.8||2. ...

你的计算有两个错误。
1、同相放大器的增益是1+Rf/Rg，所以同相增益是1+(R28||R55)/R13=1+(29.8||2.7)/0.1=25.77
2、输入信号有3个，还有偏置电压，按照叠加原理，计算任何一个输入时其余输入都必须置零，所以加在运放同相输入端的电压与输入电压之比为 (R15||R46||R56||R57)/[R30+(R15||R46||R56||R57)]=0.32
这样总增益是25.77*0.32=8.25

gmchen 发表于 2017-9-6 18:33
你的计算有两个错误。
1、同相放大器的增益是1+Rf/Rg，所以同相增益是1+(R28||R55)/R13=1+(29.8||2.7)/0 ...

哦哦，明白了，十分感谢啊
