关于74hc165(并行输入,串行输出)芯片的一个小疑惑

2019-07-15 10:10发布

本帖最后由 TechMonk 于 2017-7-20 15:43 编辑

在51单片机开发板实验中,我用到了74hc165芯片。关于根据它的时序进行编程遇到了一点疑问。
能正常实现功能的程序(只写出74H165读数据这个函数)下:
uchar h165ReadByte()
{
uchar i,k = 0;
SL = 0;
_nop_();
SL = 1;
_nop_();

for (i = 0;i < 8;i++)
{
  SCL = 0;
  _nop_();

  k = (k<<1)|(SDA);
  SCL = 1;
  _nop_();

}
return k;

上图是正确的程序,下图是不正确的但我认为有道理的程序。
(FU5%{IW]TB75RVINE5{GDE.png LQ_Y$VS9H3749`]%XJ1A@2S.png
注:SL是移位/置入控制端,SCL是时钟输入端,SDA是数据输出端,
SL = 0;_nop_();SL = 1;_nop_();这一段是让数据进入移位寄存器。
我的【疑问】就是【k = (k<<1)|(SDA);】这句话的位置,数据手册貌似说时钟上升沿时,数据进入数据输出端(我看教学视频是这么说的,但在数据手册上没找到这句话),那么k = (k<<1)|(SDA)这句话不应该加在SCL = 1(上升沿完成之后)之后吗,为什么要加在SCL=0和SCL=1中间?所以数据到底什么时候开始移动到了输出端?
时序图如下,

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
TechMonk
1楼-- · 2019-07-15 20:42
本帖最后由 TechMonk 于 2017-7-20 15:59 编辑
人中狼 发表于 2017-7-20 15:51
图片里两段程序,下面的程序的错误不在于k = (k

是不是数据输入端的最高位D7与数据输出端(我记为SDA)在物理上是连通的,只要在D7位置上的数据,就相当于是数据输出端SDA的数据(因为二者物理连通)?可以这么理解吗?
TechMonk
2楼-- · 2019-07-16 01:41
人中狼 发表于 2017-7-20 15:51
图片里两段程序,下面的程序的错误不在于k = (k

是不是数据输入端的最高位D7数据输出端(我记为SDA)在物理上是连通的,只要在D7位置上的数据,就相当于是数据输出端SDA的数据(因为二者物理连通)?可以这么理解吗?
人中狼
3楼-- · 2019-07-16 05:42
芯片内部是不连通的,SL引脚是一个信号,当有效时,将并口上D0-D7的数据移送到内部的串行寄存器,之后以SCL作为移位信号,将串行寄存器里的数据通过SDA引脚一位一位的送出。这只是数字电路里的移位寄存器和锁存器的原理。
根据165芯片手册里的真值表,在给SL引脚一个有效信号后,在使用SCL移动数据前,应该给SL引脚一个关闭信号。
TechMonk
4楼-- · 2019-07-16 09:24
 精彩回答 2  元偷偷看……
人中狼
5楼-- · 2019-07-16 13:54

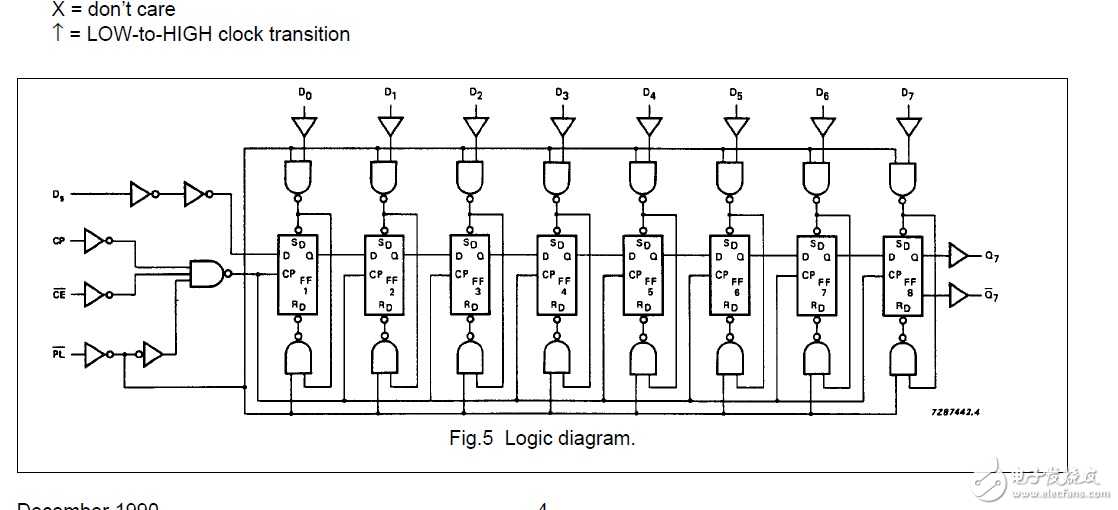

图片中红框部分是并口部分,当图片中的PL(也就是你程序里的SL)信号有效时,将并口D0-D7的数据移入到蓝框的移位寄存器电路里。这时移位寄存器电路的输出引脚QH=D7,只是电平信号相等,但是线路并不连通,所以如果在移位操作前不读取这个数据,那么最终的数据将错一位。这里的移位寄存器实际是RS触发器,所以当将并口数据移入RS触发器时,各数据位的0或1的电平信号都同时出现在各个RS触发器的Q端,这是RS触发器的原理,是可以直接读取的,对于整个165来说,移位时钟信号CP(程序里的SCL)信号的作用是把串行数据往前移,只是起到数据移动的作用。
