关于MAX232外围电路连接方式

2019-07-15 10:21发布

站内问答 / 51单片机

2604 3

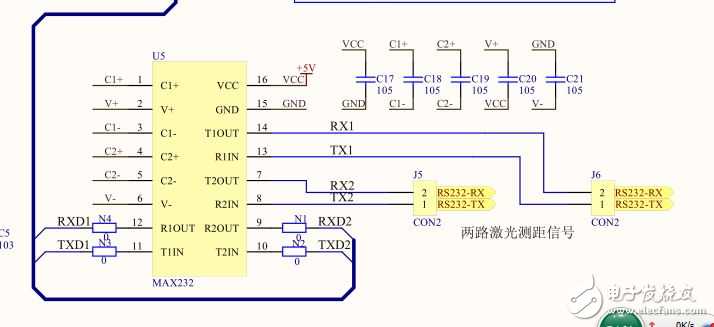

最近用到了MAX232芯片，把两路RS232信号转为TTL信号给单片机，不知道电路是否正确，请各位帮忙看一下

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-15 18:50

电路对的，四个电容用104，105都可以，MAX232的官方文档上的参考电路里这两个规格的电容都有用到

2楼-- · 2019-07-15 19:24

要说明一下你的端口标示意义。
总的来说，TIN和ROUT是连接单片机端的，TIN是单片机发送出的数据，ROUT是单片机接收数据端。
TOUT和RIN是232端，是连接外设备的，TOUT是发送数据给外设备，RIN是接收外设备发送过来的数据。

3楼-- · 2019-07-16 00:01
