proteus仿真能成功但实物不成功

2019-07-15 10:33发布

站内问答 / 51单片机
15445 9 1124
程序代码如下：                                             注：电路已检测无虚焊，各元件是好的
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char

uchar code table[]=".. Play ball! ....";
uchar code table1[]="Welcome to here!" ;
sbit key_ST=P1^5;                 //功能键（开始/暂停）
sbit key_A1=P1^0;                 //功能键（A队分数加1）
sbit key_A2=P1^3;                 //功能键（A队分数加2）
sbit key_1A=P1^6;                 //功能键（A队分数减1）
sbit key_B1=P1^1;                 //功能键（B队分数加1）
sbit key_B2=P1^4;                 //功能键（B队分数加2）
sbit key_1B=P1^7;                 //功能键（B队分数减1）
sbit key_EX=P1^2;                 //功能键（交换场地，A/B两队分数交换）
sbit key_JS=P3^0;                 //功能键（比赛节数加1）
sbit FMQ=P3^3;                         //蜂鸣器
sbit lcdrs=P3^5;                 //LCD显示的数据/命令选择端
sbit lcden=P3^4;                 //LCD显示的使能信号

uchar flag,ms,mg,ss,sg,ags,agg,bgs,bgg,num,num1,num2,js=1,C,D,t,min=0,time_fmq;
int sec=12;

void delayms(uint xms)                        //定义延时函数
{
        uint i,j;
        for(i=xms;i>0;i--)
                for(j=110;j>0;j--);
}

void write_data(uchar date)                                        //定义为数据模式
{
        lcdrs=1;
        P0=date;
        delayms(5);
        lcden=1;
        delayms(5);
        lcden=0;
}

void write_com(uchar com)                                           //定义为命令模式
{
        lcdrs=0;
        P0=com;
        delayms(5);
        lcden=1;
        delayms(5);
        lcden=0;
}

void lcd_init()                                                                   //LCD显示屏的初始化
{
        lcden=0;
        write_com(0x38);
        write_com(0x0c);
        write_com(0x06);
        write_com(0x01);
}

void init()                                                                          //LCD显示屏的初始化2（即输出“T-”、“Q-”、“A：”、“B:”）
{
        lcden=0;
        write_com(0x82);
        write_data('T');
        write_data('-');

        write_com(0x8a);
        write_data('Q');
        write_data('-');

        write_com(0x80+0x43);
        write_data('A');
        write_data(':');

        write_com(0x80+0x49);
        write_data('B');
        write_data(':');

}

void init_start()                                                                          //LCD显示屏的初始化2（即输出“T-”、“Q-”、“A：”、“B:”）
{
        lcden=0;
        write_com(0x80+0x10);
        for(num2=0;num2<16;num2++)
        {
                write_data(table1[num2]);
                delayms(5);
        }

        write_com(0x80+0x50);
        for(num2=0;num2<17;num2++)
        {
                write_data(table[num2]);
                delayms(5);
        }
        for(num2=0;num2<16;num2++)
        {
                write_com(0x18);
                delayms(400);
        }
}

void display(uchar min,int sec,uchar C,uchar D,uchar js)                   //显示函数
{
        ss=sec/10;
        sg=sec%10;
        ms=min/10;
        mg=min%10;
        ags=C/10;
        agg=C%10;
        bgs=D/10;
        bgg=D%10;

        write_com(0x84);
        write_data(0x30+ms);

        write_data(0x30+mg);

        write_data(':');

        write_data(0x30+ss);

        write_data(0x30+sg);

        write_com(0x8d-1);
        write_data(0x30+js);

        write_com(0x80+0x45);
        write_data(0x30+ags);
        write_data(0x30+agg);

        write_com(0x80+0x4b);
        write_data(0x30+bgs);
        write_data(0x30+bgg);
}

void main()
{
        TMOD=0x11;                                                                //定义定时器0的工作方式为0001
        TH0=(65536-45872)/256;                                        //装初值
        TL0=(65536-45872)%256;
        TH1=(65536-45872)/256;                                        //装初值
        TL1=(65536-45872)%256;
        EA=1;                                                                        //打开总中断
        ET0=1;                                                                        //打开定时器0的中断
        TR0=0;
        ET1=1;
        TR1=0;
        lcd_init();
        init_start();
        while(1)
        {
                TR1=0;

                if(key_ST==0)
                {
                        delayms(5);
                        if(key_ST==0)
                        {
                                FMQ=0;
                                if(flag==0)
                                {
                                        lcd_init();
                                        init();
                                }
                                flag=1;
                                TR0=~TR0;
                        }
                        while(!key_ST)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_A1==0)
                {
                        delayms(5);
                        if(key_A1==0)
                        {
                                FMQ=0;
                                C++;
                        }
                        while(!key_A1)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_A2==0)
                {
                        delayms(5);
                        if(key_A2==0)
                        {
                                FMQ=0;
                                C+=2;
                        }
                        while(!key_A2)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_1A==0)
                {
                        delayms(5);
                        if(key_1A==0)
                        {
                                FMQ=0;
                                C--;
                        }
                        while(!key_1A)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_B1==0)
                {
                        delayms(5);
                        if(key_B1==0)
                        {
                                FMQ=0;
                                D++;
                        }
                        while(!key_B1)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_B2==0)
                {
                        delayms(5);
                        if(key_B2==0)
                        {
                                FMQ=0;
                                D+=2;
                        }
                        while(!key_B2)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                if(key_1B==0)
                {
                        delayms(5);
                        if(key_1B==0)
                        {
                                FMQ=0;
                                D--;
                        }
                        while(!key_1B)
                                display(min,sec,C,D,js);
                        FMQ=1;
                }

                while(min==0&&sec==0)
                {
                        TR0=0;
                        TR1=1;
                        if(key_ST==0)
                        {
                                delayms(5);
                                if(key_ST==0)
                                {
                                        FMQ=0;
                                        min=11;
                                        sec=60;
                                        TR0=~TR0;
                                }
                                while(!key_ST)
                                        display(min,sec,C,D,js);
                                FMQ=1;
                        }
                        if((key_EX==0)&&(js==2))
                        {
                                delayms(10);
                                if((key_EX==0)&&(js=2))
                                {
                                        FMQ=0;

                                        write_com(0x80+0x43);
                                        write_data('B');
                                        write_com(0x80+0x49);
                                        write_data('A');

                                        t=C;
                                        C=D;
                                        D=t;
                                }
                                while(!key_EX)
                                        display(min,sec,C,D,js);
                                FMQ=1;
                        }
                        if(key_JS==0)
                        {
                                delayms(10);
                                if(key_JS==0)
                                {
                                        FMQ=0;
                                        js++;
                                }
                                while(!key_JS)
                                        display(min,sec,C,D,js);
                                FMQ=1;
                        }
                        display(min,sec,C,D,js);
                }
                display(min,sec,C,D,js);
        }
}
void T0_time()interrupt 1                //中断0控制晶码管显示时间
{
        TH0=(65536-45872)/256;                // 重装初值
        TL0=(65536-45872)%256;
        num++;
        if(num==20)
        {
                num=0;
                sec--;
                if(sec<0)
                {
                        sec=59;
                        min--;
                }
        }
}

void T1_time()interrupt 3                //中断0控制晶码管显示时间
{
        TH1=(65536-45872)/256;                // 重装初值
        TL1=(65536-45872)%256;
        num1++;
        if(num1==20)
        {
                num1=0;
                time_fmq++;
                if(time_fmq>=4)
                        FMQ=1;
                else
                        FMQ=0;
        }
}

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
JQ_Lin
1楼-- · 2019-07-15 21:34

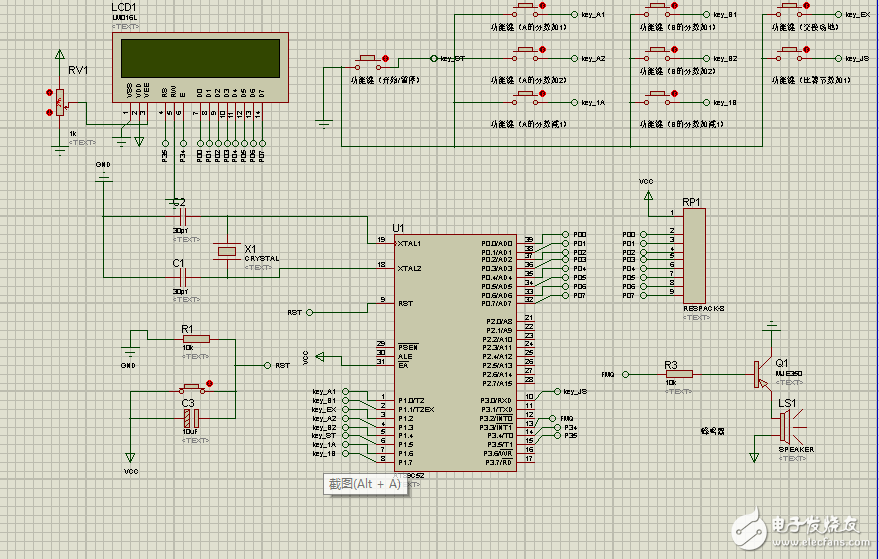

仿真截图也没有证明仿真是成功的。

人中狼
2楼-- · 2019-07-15 23:40
1602初始化不成功，你没有查1602的忙状态，而用了延时的方法，应该是延时时间不够，仿真用的是at89c52，标准51，是12分频的，如果实物是用1T的单片机，那1602的延时就不够了
miaojusky
3楼-- · 2019-07-15 23:46
去看看1602的手册
wulinwl
4楼-- · 2019-07-16 03:18
先把与1602无直接关系的程序全部屏蔽掉，单独调试1602，主程序初始化后随便显示一个字符，主循环空着什么都不干，1602调通后再加上其他程序统调。5楼提示有重要参考意义！
miao彬
5楼-- · 2019-07-16 05:08
 精彩回答 2  元偷偷看……
人中狼
6楼-- · 2019-07-16 06:14
刚看了一下，在写入1602数据或命令时，你的程序里并没有做延时，在下面两个地方加延时试试。
void write_data(uchar date)
{
      增加延时，先试试10毫秒左右的，如果不行，再加长一点
        lcdrs=1;

void write_com(uchar com)                                           //定义为命令模式
{
      增加延时，先试试10毫秒左右的，如果不行，再加长一点
        lcdrs=0;
