有个MCU的话就非常简单。

三络切换开关？有电路图吗？

blust 发表于 2017-5-5 08:08
有个MCU的话就非常简单。

怎么弄，是不是LM399，有电路图吗？谢谢！

就楼主这个问题，试着自己画了一张电路，不过这个电路只表明自己的想法，见图：


端口IN为输入端，IO1~IO2接继电器用于驱动相应的指示灯，当IN在6.0V~4.8V之间，D1导通，D2，D3截止，Q1导通，IO1对应的继电器工作；当IN在7.2V~6.0V之间，D1导通，D2导通，Q1截止，IO1对应的继电器停止工作，D3导通，D4截止，Q2导通，IO2对应的继电器工作；当IN在14V~7.2V之间，Q1，Q2，D6均截止，D1，D2，D3，D4和Q3均导通，IO3对应的继电器工作，不过这只是我的一个思路。

另外，再给楼主一张电路，采用比较器实现，见图：



IO1接继电器，IN为输入端，适当调整R1~R4的阻值，可以使IN在某个电压区间内，让Q1截止，从而Q2导通，继电器工作，驱动相应的指示灯，因为指示灯有三个，故需要三份这样的电路。

希望能给楼主一个比较清晰的思路。

评分

参与人数 1积分 +1 收起 理由 lanness + 1 真心感谢帮助的人

查看全部评分

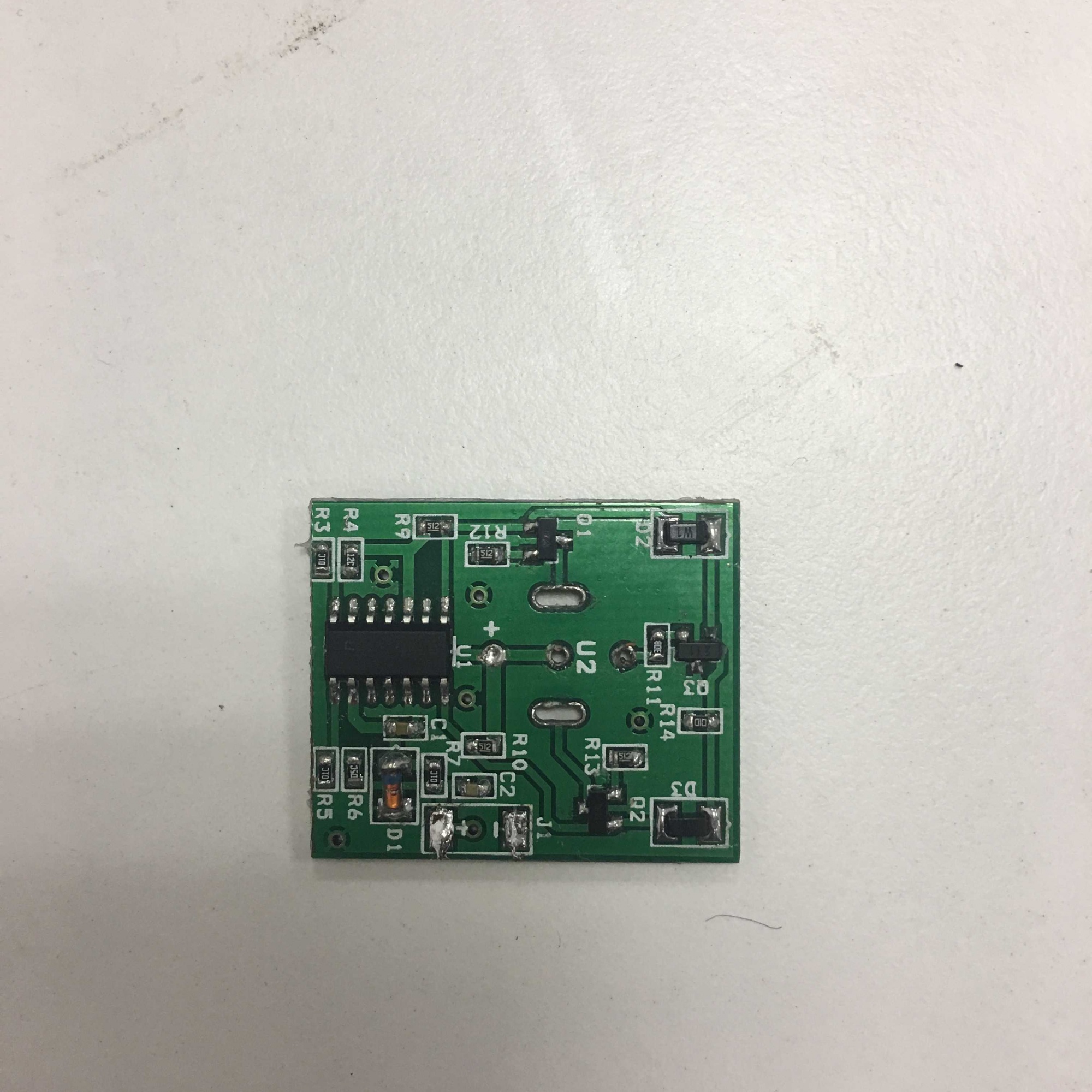

非常感谢你的回复，你的思路是没错的。真心感谢你！不过原来的电路板是用比机器LM399实现的，现在想修改电压，现在我按照电路板画出了电路草图，但是有错误，而且看不明白，现在感觉还是好乱。附上电路板正反面和草图
