LED电路设计

2019-07-15 11:07发布

2670 3

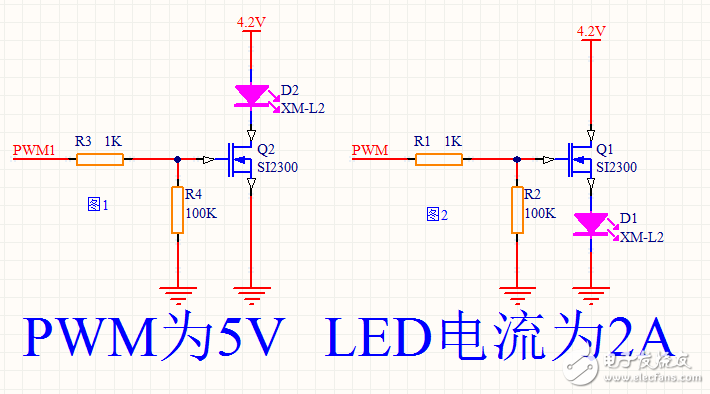

因为某些原因需要将图1的设计修改图2的样式，现在发现图2设计出现一些问题，不知道该怎么解决，请大家多多指教。
问题1：图2的电流较图1降低很多，需要将电流提升，该如何做？
问题2、图2上电的一瞬间，LED会闪烁一下，需要如何解决？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-15 23:11

川深情缘发表于 2017-4-28 13:46
问题2，关于你所说的单片机初始电压的问题，这个我试过断开PWM也会出现同样的问题

有条件的话可以用示波器测试一下，上电瞬间的LED灯二端的电压大概有多大，确认一下是否是MOS管微导通所致，还是干扰

2楼-- · 2019-07-16 04:46

可以换成P MOS 试一下

3楼-- · 2019-07-16 06:43

学习了
