51单片机无规律重启什么原因？

2019-07-15 11:24发布

站内问答 / 51单片机
4346 12 1000
我根据家里的实际情况用51做了个抽水定时自动关机的小电路。正常用了几天后无故重启，因为没在规定时间内停止，而且抽水机会关掉三四秒后又打开（我程序里设置单片机上电3秒后才打开抽水机，加上单片机本身初始化要1s左右时间），由此判断是重启了。
而且后来又出现了上电没法导通继电器，继电器指示灯微微闪烁的现象（这个我估计是三极管的问题了）。
隔离部分除了板上的光耦和继电器，抽水机这边我用了个交流接触器

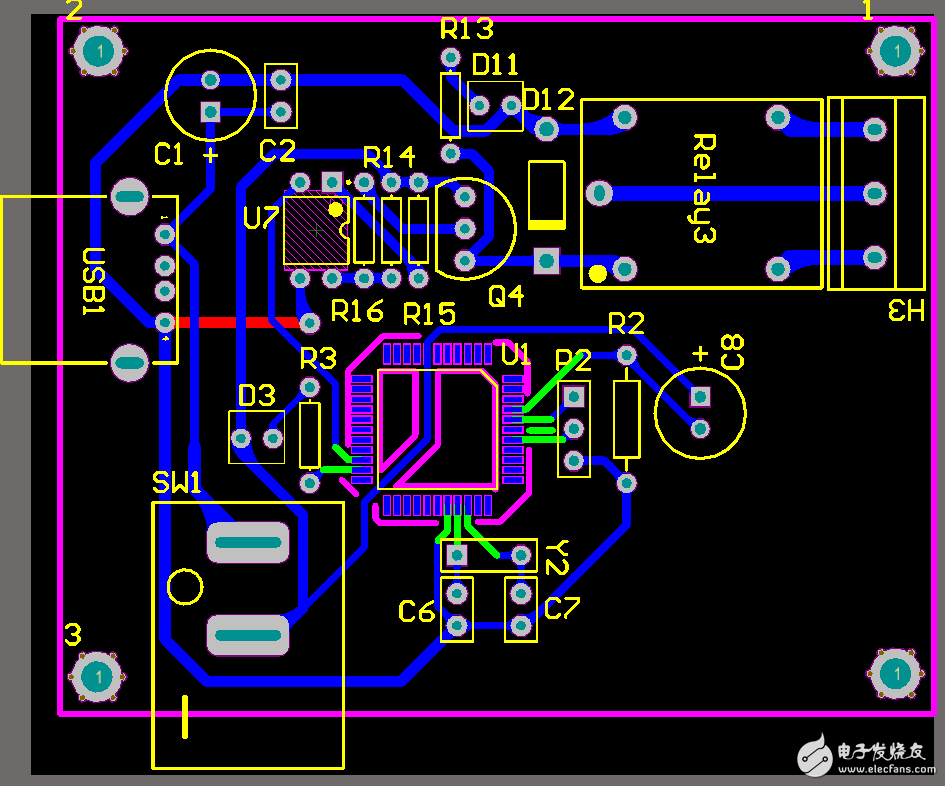

请看看电路设计是否有问题，谢谢

USB PW SUPPLY.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
wulinwl
1楼-- · 2019-07-15 13:58
 精彩回答 2  元偷偷看……
太子的空间
2楼-- · 2019-07-15 15:32
应该是你的硬件问题，先查看一下电源，然后查看你的隔离电路有没有问题？

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

太子的空间
3楼-- · 2019-07-15 16:59
建议画电路板时地线走线应宽一些多一些，减少电路干绕
猎国倾城
4楼-- · 2019-07-15 22:12
电源不稳定，电机以及继电器与单片机分开供电，我也遇到过这样的问题，就是这样解决的！

评分

参与人数 1积分 +2 收起 理由 ElecFans王岑 + 2

查看全部评分

feier567
5楼-- · 2019-07-16 01:43
wulinwl 发表于 2017-4-9 21:32
电源不稳定的可能性较大，另外R13接Q4的EB间更合理些。

R13是LED1的限流电阻啊，和Q4有什么关系？

评分

参与人数 1积分 +2 收起 理由 ElecFans王岑 + 2

查看全部评分

feier567
6楼-- · 2019-07-16 07:27
 精彩回答 2  元偷偷看……
