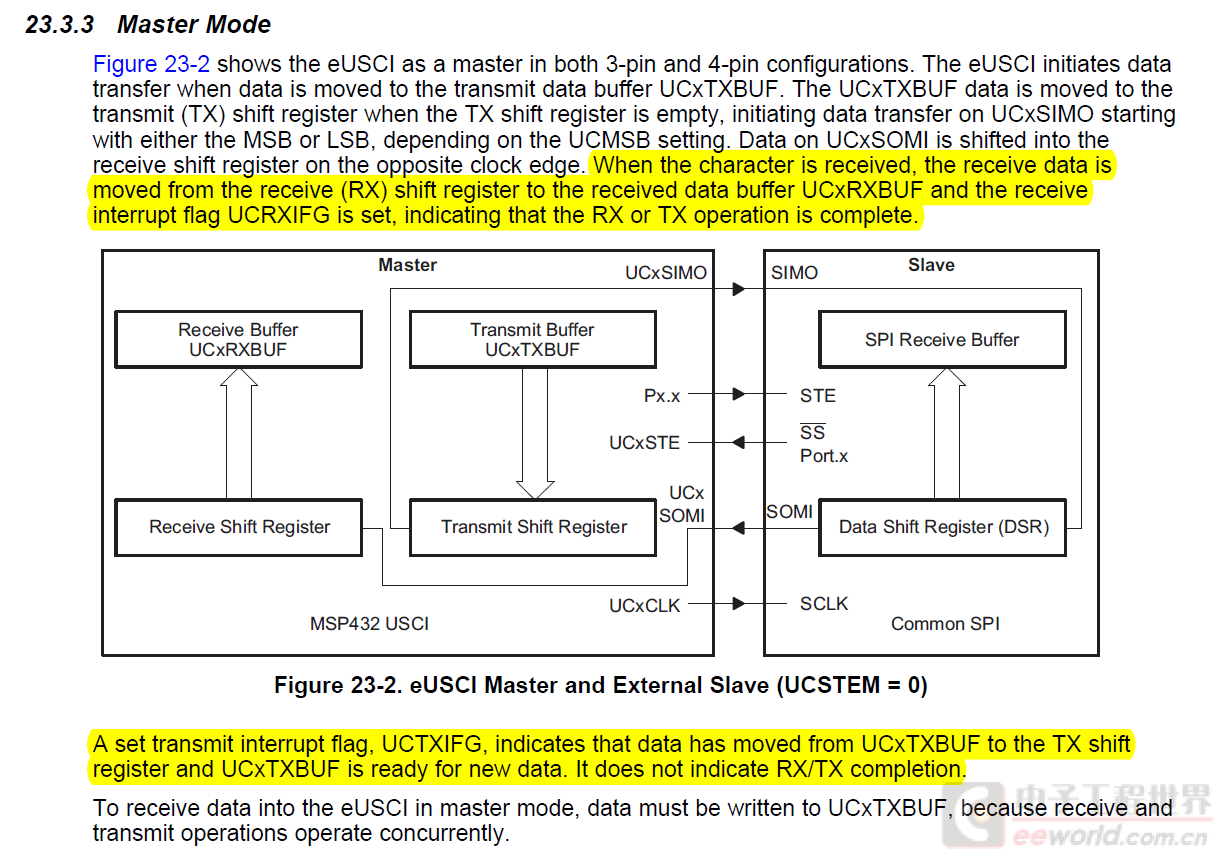

< ：TI_MSP430_内容页_SA7 --> 这么说可能没讲清楚，看清楚图1中的流向，你在发送时，主设备Tx shift register 一位一位进入从设备的rx shift register 时，会把从设备的移位寄存器中的东西一位一位的冲到主设备的接收移位寄存器。这时你只有发送动作但是同时也会触发接收动作。

从设备没法写代码让它主动发送（主动发送是需要主动提供时钟信号的），它的数据只会在合适的时候进入从设备的移位寄存器等待主设备的获取。主设备只能通过上面的步骤随便往里面写个无关紧要的数据把对面的数据冲过来。

cangsang 发表于 2017-6-14 10:48
spi的发送接收是同时的，有发送就有接收。就像两个设备中各有一个盒子，发送与接收实际上是把两个盒子中的 ...

大神，你说这个意思我大概理解了，但是还有点不懂。从设备不是也有发送移位寄存器和接收移位寄存器吗，主设备发送数据后，把会从设备接收移位寄存器里的值顶到主设备的接收寄存器里来，是吗？但是，如果从设备想发送数据怎么办呢？把数据放入从设备接收移位寄存器吗？这样等主设备发过来，就可以把数据压给主设备？（那从设备的发送移位寄存器是一直没用是吗？）

cangsang 发表于 2017-6-14 11:05
从设备没法写代码让它主动发送（主动发送是需要主动提供时钟信号的），它的数据只会在合适的时候进入从设备 ...

我又查了些资料，我的理解，主从设备各有一个数据移位寄存器，各自又有各自的发送接收缓冲区。比如对主设备来说，他的移位寄存器连接着他的发送缓冲区和接收缓冲区，只不过数据只能从发送缓冲区进移位寄存器，然后移位寄存器里的数据出去只能进接收缓冲区里。这样，每次主设备要发送时，把数据从发送缓冲区压入移位寄存器，通过主从设备移位之后，这样主设备移位寄存器里的数据就是从 从设备接收到的回复，然后再压入主设备的接收缓冲区，这样完成一个周期的spi通信，可以这么理解吗？
