大家好 ，外接键盘这个问题困扰我很久了一直没能解决。我的问题是：1、我的程序和接法就像图里一样的，LED是低电平点亮（高电平已经接好），为什么按键不能控制灯的亮灭呢【键盘我自己焊接的，用排针和跳线帽制作一个简单的4*4矩阵键盘，保证焊接的
电路没有问题】？2、另外我买的键盘只有8个引脚（4*4）没有多余的引脚再接+5v了啊，，还请大神们指点一二、、感激不尽
3、他图里的双向IO口都是在
单片机里做好的嘛？就是说红框里面的是厂家都设计好的是吗？
-
键盘和单片机连接的示意图，为了简便只是连接了KEY1
-
-
矩阵键盘的示意图
-

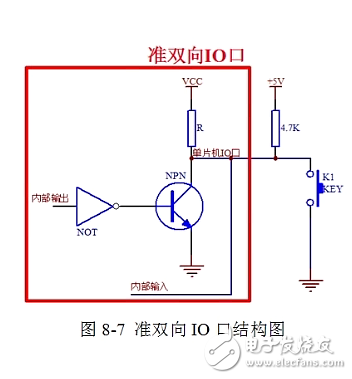

双向IO口
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 风清扬的徒弟 的问题《在开发板上接键盘控制led的问题》','https://www.xiaopingtou.net/q-36218.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
这不是我的板子的原理图~~！
谢谢你了，我刚知道问题出在哪里了，直接高四位附0低四位附1，然后读取低四位的数据就可以了~
