请教一个串口波特率方面的问题

2019-03-24 08:34发布

我最近在使用MSP430串口通信时遇到一个问题

我使用2个MSP430相互通信,一个跑16M主频,一个跑1M主频

16M主频的发送一条22个字节的数据,1M主频的收到数据反馈一个22字节的数据
两个单片机的串口波特率都设置成9600

现在他们可以相互通信,电脑也能通过9600的波特率监听他们的通信
但是我用示波器测量了一下波形,发现两组数据的长度不一样
16M单片机发送的22字节数据用时24ms左右
1M单片机发送的22字节数据用时44ms左右

数据中包含几个0xff数据
我测量了一下长度一个0xff数据的长度

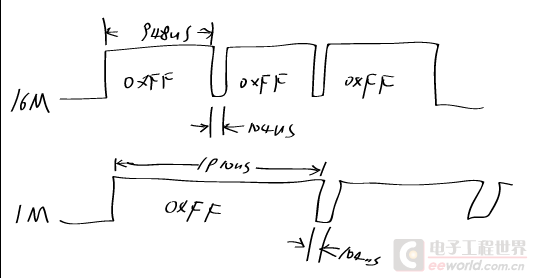

16M单片机发送0xff时的高电平长度为948us低电平为104us1M单片机发送0xff时的高电平长度为1910us低电平为104us

104us对应9600的波特率,两个单片机的最窄电平都是104us
但是1M主频的单片机高电平的长度却是16M的2倍左右
不一样的长度竟然都能以同样的波特率通信
对UART没仔细研究过,求高手解答
这是1M单片机的串口初始化代码
  1. void uart_init_9600_1MHZ(void)
  2. {
  3.   P1SEL |= BIT1 + BIT2 ;                      // P1.1 = RXD, P1.2=TXD
  4.   P1SEL2 |= BIT1 + BIT2 ;                     // P1.1 = RXD, P1.2=TXD
  5.   UCA0CTL1 |= UCSSEL_2;                      // SMCLK
  6.   UCA0BR0 = 104;                             // 1MHz 9600
  7.   UCA0BR1 = 0;                               // 1MHz 9600
  8.   UCA0MCTL = UCBRS0;                         // Modulation UCBRSx = 1
  9.   UCA0CTL1 &= ~UCSWRST;                      // **Initialize USCI state machine**
  10.   IE2 |= UCA0RXIE;                         // Enable USCI_A0 RX interrupt
  11.   __enable_interrupt();
  12. }
复制代码
这是16M单片机的串口初始化代码
  1. void uart_init_9600_16MHz(void)
  2. {
  3.   P1SEL |= BIT1 + BIT2 ;                      // P1.1 = RXD, P1.2=TXD
  4.   P1SEL2 |= BIT1 + BIT2 ;                     // P1.1 = RXD, P1.2=TXD
  5.   UCA0CTL1 |= UCSSEL_2;                      // SMCLK
  6. //16,000,000 9600 1666 6
  7.   UCA0BR0 = 0x82;                             // 16MHz 9600 1666 = 0x0682
  8.   UCA0BR1 = 0x06;                             // 16MHz 9600
  9.   UCA0MCTL = UCBRS2 + UCBRS1;                 // Modulation UCBRSx = 6
  10.   UCA0CTL1 &= ~UCSWRST;                      // **Initialize USCI state machine**
  11.
  12. //  //16,000,000 9600 104 0 3
  13. //  UCA0BR0 = 104;                             // 16MHz 9600 1666 = 0x0682
  14. //  UCA0BR1 = 0;                                // 16MHz 9600
  15. //  UCA0MCTL = UCBRF0 + UCBRF1 + UCOS16;        // Modulation UCBRFx = 3,UCOS = 1
  16. //  UCA0CTL1 &= ~UCSWRST;                      // **Initialize USCI state machine**
  17. //
  18. //  IE2 |= UCA0RXIE;                         // Enable USCI_A0 RX interrupt
  19. //  __enable_interrupt();
  20. //
  21.
  22. }
复制代码
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
chunyang
1楼-- · 2019-03-24 15:31
 精彩回答 2  元偷偷看……
littleshrimp
2楼-- · 2019-03-24 16:11
< :TI_MSP430_内容页_SA7 -->
chunyang 发表于 2017-4-20 21:43
这是不可能的,异步串口连位误差都很敏感,字节内误差积累过限就会导致通讯出错。建议试试0x55、0xAA这样的 ...

问题找到了低级错误,我在1M单片机的发送函数里加了延时,每发送一个字节延时一段时间
所以0xff看起来高电平长了很多,用0x55或0xaa对比就比较明显了
谢谢老大
allenliu
3楼-- · 2019-03-24 20:03
你反馈的数据对方肯定都不能收正确,怎么能算通信正确呢?
littleshrimp
4楼-- · 2019-03-24 23:51
 精彩回答 2  元偷偷看……
allenliu
5楼-- · 2019-03-25 02:39
littleshrimp 发表于 2017-4-21 09:06
问题找到了,1M单片机每发一个字节就会延时一段时间,单字字节的波物率还是9600所以对方能收到,只是整体 ...

无论你速度设置多少都能收到数据, 不过就是数据不对而已。
