译码器74LS145N不能拓展单片机输入吧?

2019-07-15 13:15发布

本帖最后由 qq328128752 于 2016-8-10 17:01 编辑

译码器拓展输出,编码器拓展输入。应该是这样吧。。我刚修理一个板子,74LS145N做的单片机拓展输入,不能这样用吧。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
qq328128752
1楼-- · 2019-07-15 15:24

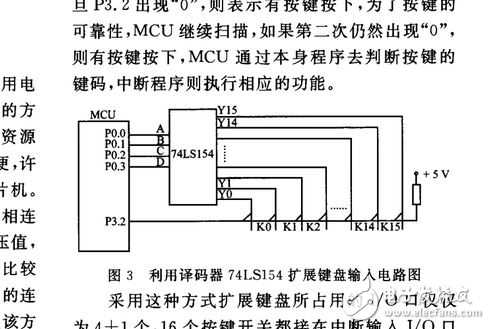

网上还有一用74LS154拓展单片机输入的,能那样用吗。不能反着用吧。。。
qq328128752
2楼-- · 2019-07-15 17:50
qq328128752
3楼-- · 2019-07-15 22:43
本帖最后由 qq328128752 于 2016-8-10 17:22 编辑

译码输出,反过来不能用吧输出做输入,输入做输出。。应该没反应吧
chenwei6991627
4楼-- · 2019-07-16 01:07
 精彩回答 2  元偷偷看……
qq328128752
5楼-- · 2019-07-16 05:31
chenwei6991627 发表于 2016-8-10 20:24
这个用的是线与的功能,加外部中断来扩展按键的

谢谢!它是Y0-Y15每个依次送0,有中断时,看是那一路送的0,就是哪一个有输入是吗?
chenwei6991627
6楼-- · 2019-07-16 07:59
是的,打赏点积分把

评分

参与人数 1积分 +5 收起 理由 qq328128752 + 5
