基于MSP430F552912864上显示dht的数据，遇到了些问题

2019-03-24 08:36发布

站内问答 / TI MCU
3667 3 985
config.h
  1. #define CPU_F   ((double)8000000)       //外部高频晶振8MHZ
  2. //#define CPU_F ((double)32768)         //外部低频晶振32.768KHZ
  3. #define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))
  4. #define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))

  6. //自定义数据结构，方便使用
  7. #define uchar   unsigned char
  8. #define uint    unsigned int
  9. #define ulong   unsigned long

  11. //12864液晶控制管脚
  12. #define RS_CLR          P2OUT &= ~BIT0           //RS置低
  13. #define RS_SET          P2OUT |=  BIT0           //RS置高
  14. #define RW_CLR          P2OUT &= ~BIT2           //RW置低
  15. #define RW_SET          P2OUT |=  BIT2           //RW置高
  16. #define EN_CLR          P2OUT &= ~BIT4           //E置低
  17. #define EN_SET          P2OUT |=  BIT4           //E置高
  18. #define DataDIR         P3DIR                     //数据口方向
  19. #define DataPort        P3OUT                     //P4口为数据口

  21. //12864应用指令集
  22. #define CLEAR_SCREEN    0x01                    //清屏指令：清屏且AC值为00H
  23. #define AC_INIT         0x02                    //将AC设置为00H。且游标移到原点位置
  24. #define CURSE_ADD       0x06                    //设定游标移到方向及图像整体移动方向（默认游标右移，图像整体不动）
  25. #define FUN_MODE        0x30                    //工作模式：8位基本指令集
  26. #define DISPLAY_ON      0x0c                    //显示开,显示游标，且游标位置反白
  27. #define DISPLAY_OFF     0x08                    //显示关
  28. #define CURSE_DIR       0x14                    //游标向右移动:AC=AC+1
  29. #define SET_CG_AC       0x40                    //设置AC，范围为：00H~3FH
  30. #define SET_DD_AC       0x80                    //设置DDRAM AC
  31. //#define FUN_MODEK       0x36                    //工作模式：8位扩展指令集

  33. //DHT11控制脚，单脚控制
  34. #define DHT_IN          P1DIR &= ~BIT4          //设置输入
  35. #define DHT_OUT         P1DIR |= BIT4           //设置输出
  36. #define DHT_CLR         P1OUT &= ~BIT4          //置低电平
  37. #define DHT_SET         P1OUT |= BIT4           //置高电平
  38. #define DHT_R           (P1IN & BIT4)           //读电平

  40. //***********************************************************************
  41. //                   系统时钟初始化，外部8M晶振
  42. //***********************************************************************

  44. void Clock_Init()
  45. {
  46.       UCSCTL1 = DCORSEL_2;                             //  设置DCO范围
  47.       UCSCTL3 |= SELREF_2;                             //  选择FLL参考源自REFO
  48.       UCSCTL4 = SELM_3 + SELA_2 + SELS_4;              //  配置 MCLK = DCOC,SMCLK =DCODIV,ACLK=REFO
  49.       while (SFRIFG1 & OFIFG)                          //  清除 OFIFG,and  XT1OFFG ,DCOFFG
  50.         {
  51.           UCSCTL7 &= ~(  XT1LFOFFG + DCOFFG);
  52.           SFRIFG1 &= ~OFIFG;
  53.         }
  54. }

  56. /*
  57. //***********************************************************************
  58. //                   系统时钟初始化，内部RC晶振
  59. //***********************************************************************
  60. void Clock_Init_Inc()
  61. {

  63.   DCOCTL = 0x60 + 0x00;                       //DCO约3MHZ，3030KHZ
  64.   BCSCTL1 = DIVA_0 + 0x07;
  65.   BCSCTL2 = SELM_2 + DIVM_0 + SELS + DIVS_0;
  66. }

  68. //***********************************************************************
  69. //                   系统时钟初始化，外部32.768K晶振
  70. //***********************************************************************

  72. void Clock_Init_Ex32768()
  73. {
  74.   uchar i;

  76.   BCSCTL2|=SELM1 + SELM0 + SELS;    //MCLK为32.768KHZ，SMCLK为8MHZ
  77.   do{
  78.     IFG1&=~OFIFG;                   //清楚振荡器错误标志
  79.     for(i=0;i<100;i++)
  80.        _NOP();
  81.   }
  82.   while((IFG1&OFIFG)!=0);           //如果标志位1，则继续循环等待
  83.   IFG1&=~OFIFG;
  84. }
  85. */

  87. //***********************************************************************
  88. //               MSP430内部看门狗初始化
  89. //***********************************************************************
  90. void WDT_Init()
  91. {
  92.    WDTCTL = WDTPW + WDTHOLD;       //关闭看门狗
  93. }
复制代码


main.c
  1. #include <msp430.h>
  2. #include "Config.h"

  4. typedef unsigned char  U8;       /* defined for unsigned 8-bits integer variable      无符号8位整型变量  */
  5. typedef signed   char  S8;       /* defined for signed 8-bits integer variable        有符号8位整型变量  */
  6. typedef unsigned int   U16;      /* defined for unsigned 16-bits integer variable     无符号16位整型变量 */
  7. typedef signed   int   S16;      /* defined for signed 16-bits integer variable       有符号16位整型变量 */
  8. typedef unsigned long  U32;      /* defined for unsigned 32-bits integer variable     无符号32位整型变量 */
  9. typedef signed   long  S32;      /* defined for signed 32-bits integer variable       有符号32位整型变量 */
  10. typedef float          F32;      /* single precision floating point variable (32bits) 单精度浮点数（32位长度） */
  11. typedef double         F64;      /* double precision floating point variable (64bits) 双精度浮点数（64位长度） */

  13. #define uchar unsigned char
  14. #define uint unsigned int

  16. //***********************************************************************
  17. //  DHT11温湿度数据存储变量定义
  18. //----温度高8位== U8T_data_H------
  19. //----温度低8位== U8T_data_L------
  20. //----湿度高8位== U8RH_data_H-----
  21. //----湿度低8位== U8RH_data_L-----
  22. //----校验 8 位 == U8checkdata-----
  23. //***********************************************************************
  24. U8  U8FLAG,k;
  25. U8  U8count,U8temp;
  26. U8  U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
  27. U8  U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;
  28. U8  U8comdata;

  30. //延时函数
  31. void  Delay_10us(void)
  32. {
  33.   delay_us(10);
  34. }

  36. //响应函数
  37. void COM(void)
  38. {
  39.   U8 i;
  40.   DHT_IN;
  41.   for(i=0;i<8;i++)
  42.   {
  43.     U8FLAG=2;
  44.     while((!DHT_R) && U8FLAG++);
  45.     Delay_10us();
  46.     Delay_10us();
  47.     Delay_10us();
  48.     U8temp=0;
  49.     if(DHT_R)
  50.         U8temp=1;
  51.     U8FLAG=2;
  52.     while((DHT_R) && U8FLAG++);
  53.     //超时则跳出for循环
  54.     if(U8FLAG==1)
  55.         break;
  56.     //判断数据位是0还是1
  57.     // 如果高电平高过预定0高电平值则数据位为 1
  58.     U8comdata<<=1;
  59.     U8comdata|=U8temp;        //0
  60.   }
  61. }

  63. //温湿度读取函数
  64. void RH(void)
  65. {
  66.       //主机拉低18ms
  67.       DHT_OUT;
  68.       DHT_CLR;
  69.       delay_ms(18);
  70.       DHT_SET;
  71.       //总线由上拉电阻拉高 主机延时20us
  72.       Delay_10us();
  73.       Delay_10us();
  74.       //主机设为输入 判断从机响应信号
  75.       DHT_SET;
  76.       //判断从机是否有低电平响应信号 如不响应则跳出，响应则向下运行
  77.       DHT_IN;
  78.       if(!DHT_R)
  79.       {
  80.       U8FLAG=2;
  81.       //判断从机是否发出 80us 的低电平响应信号是否结束
  82.       while((!DHT_R)&&U8FLAG++);
  83.       U8FLAG=2;
  84.       //判断从机是否发出 80us 的高电平，如发出则进入数据接收状态
  85.       while((DHT_R)&&U8FLAG++);
  86.       //数据接收状态
  87.       COM();
  88.       U8RH_data_H_temp=U8comdata;
  89.       COM();
  90.       U8RH_data_L_temp=U8comdata;
  91.       COM();
  92.       U8T_data_H_temp=U8comdata;
  93.       COM();
  94.       U8T_data_L_temp=U8comdata;
  95.       COM();
  96.       U8checkdata_temp=U8comdata;
  97.       DHT_OUT;
  98.       DHT_SET;
  99.       //数据校验
  100.       U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
  101.       if(U8temp==U8checkdata_temp)
  102.       {
  103.           U8RH_data_H=U8RH_data_H_temp;
  104.           U8RH_data_L=U8RH_data_L_temp;
  105.           U8T_data_H=U8T_data_H_temp;
  106.           U8T_data_L=U8T_data_L_temp;
  107.           U8checkdata=U8checkdata_temp;
  108.        }
  109.        }

  111. }

  113. //液晶显示温度值,xx.xC格式
  114. void LCD_DisplayTemp(void)
  115. {
  116.   LCD_write_char(0x00,0,0x30+U8T_data_H/10);
  117.   LCD_write_char(0x01,0,0x30+U8T_data_H%10);
  118.   LCD_write_char(0x02,0,'.');
  119.   LCD_write_char(0x03,0,0X30+U8T_data_L);
  120.   LCD_write_char(0x04,0,'C');
  121. }

  123. //液晶显示湿度度值,xx.x%格式
  124. void LCD_DisplayRH(void)
  125. {
  126.   LCD_write_char(0x00,1,0x30+U8RH_data_H/10);
  127.   LCD_write_char(0x01,1,0x30+U8RH_data_H%10);
  128.   LCD_write_char(0x02,1,'.');
  129.   LCD_write_char(0x03,1,0X30+U8RH_data_L);
  130.   LCD_write_char(0x04,1,'%');
  131. }


  134. //初始化IO口子程序
  135. void Port_init()
  136. {

  138.         P3SEL = 0x00;
  139.         P3DIR = 0xFF;                   //数据口输出模式
  140.         P2SEL = 0x00;
  141.         P2DIR|= BIT0 + BIT2 + BIT4;     //控制口设置为输出模式
  142. }

  144. //***********************************************************************
  145. //  显示屏命令写入函数
  146. //***********************************************************************
  147. void LCD_write_com(unsigned char com)
  148. {
  149.     RS_CLR;
  150.     RW_CLR;
  151.     EN_SET;
  152.     DataPort = com;                 //命令写入端口
  153.     delay_ms(5);
  154.     EN_CLR;
  155. }

  157. //***********************************************************************
  158. //  显示屏数据写入函数
  159. //***********************************************************************
  160. void LCD_write_data(unsigned char data)
  161. {
  162.     RS_SET;
  163.     RW_CLR;
  164.     EN_SET;
  165.     DataPort = data;                //数据写入端口
  166.     delay_ms(5);
  167.     EN_CLR;
  168. }

  170. //***********************************************************************
  171. //  显示屏清空显示
  172. //***********************************************************************
  173. void LCD_clear(void)
  174. {
  175.     LCD_write_com(0x01);            //清屏幕显示
  176.     delay_ms(5);
  177. }

  179. //***********************************************************************
  180. //  显示屏字符串写入函数
  181. //***********************************************************************
  182. void LCD_write_str(unsigned char x,unsigned char y,unsigned char *s)
  183. {

  185.     if (y == 0)
  186.     {
  187.         LCD_write_com(0x80 + x);        //第一行显示
  188.     }
  189.     else if(y==1)
  190.     {
  191.         LCD_write_com(0x90 + x);
  192.     }else if(y==2)
  193.     {
  194.         LCD_write_com(0x88 + x);        //第三行显示
  195.     }else if(y==3)
  196.     {
  197.         LCD_write_com(0x98 + x);
  198.     }

  200.     while (*s)
  201.     {
  202.         LCD_write_data( *s);
  203.         s++;
  204.         delay_ms(5);
  205.     }
  206. }

  208. //***********************************************************************
  209. //  显示屏单字符写入函数
  210. //***********************************************************************
  211. void LCD_write_char(unsigned char x,unsigned char y,unsigned char data)
  212. {

  214.     if (y == 0)
  215.     {
  216.         LCD_write_com(0x93 + x);        //第一行显示
  217.     }
  218.     else
  219.     {
  220.         LCD_write_com(0x8B + x);        //第二行显示
  221.     }

  223.     LCD_write_data(data);
  224. }

  226. //***********************************************************************
  227. //  显示屏初始化函数
  228. //***********************************************************************
  229. void LCD_init(void)
  230. {
  231.     LCD_write_com(0x38);        //显示模式设置
  232.     delay_ms(5);
  233.     LCD_write_com(0x08);        //显示关闭
  234.     delay_ms(5);
  235.     LCD_write_com(0x01);        //显示清屏
  236.     delay_ms(5);
  237.     LCD_write_com(0x06);        //显示光标移动设置
  238.     delay_ms(5);
  239.     LCD_write_com(0x0C);        //显示开及光标设置
  240.     delay_ms(5);
  241. }

  243. //***********************************************************************
  244. //      液晶显示界面初始化
  245. //***********************************************************************
  246. void LCD_Desk(void)
  247. {

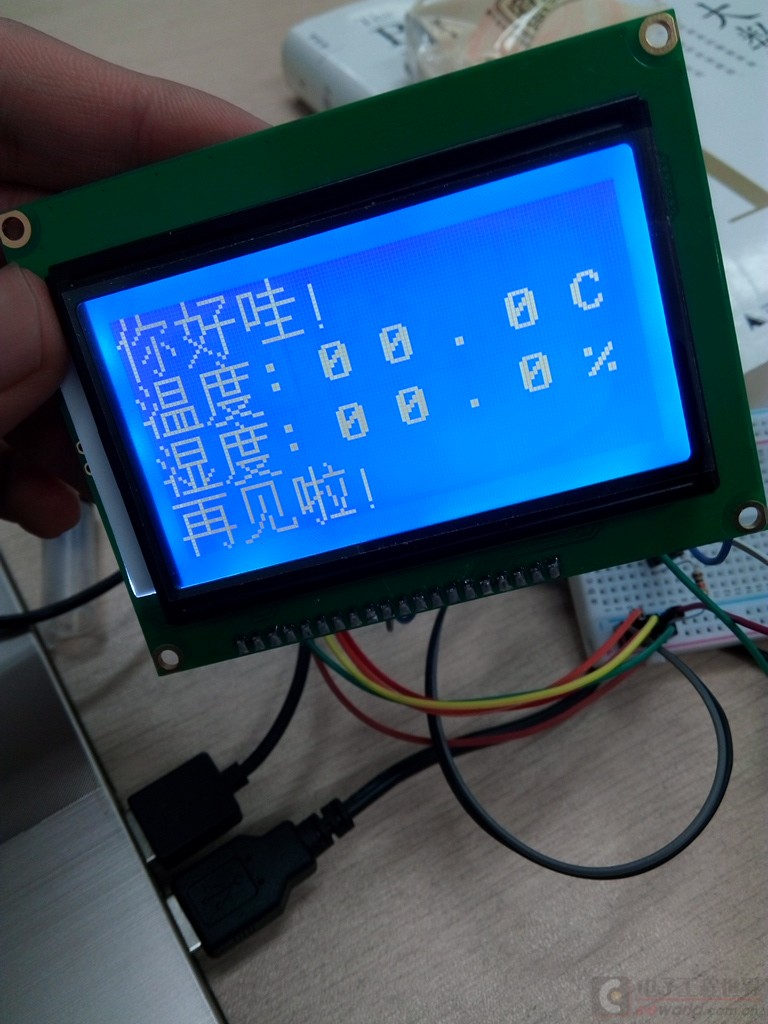

  248.   LCD_clear();
  249.   LCD_write_str(0,0,"你好哇！");
  250.   LCD_write_str(0,1,"温度:");
  251.   LCD_write_str(0,2,"湿度:");
  252.   LCD_write_str(0,3,"再见啦！");
  253.   delay_ms(50);
  254. }


  257. //***********************************************************************
  258. //      主程序
  259. //***********************************************************************
  260. void main(void)
  261. {
  262.     uchar j;

  264.     WDT_Init();                         //看门狗设置
  265.     Clock_Init();                       //系统时钟设置
  266.     Port_init();                        //系统初始化，设置IO口属性
  267.     delay_ms(100);                      //延时100ms
  268.     LCD_init();                         //液晶参数初始化设置
  269.     LCD_clear();                        //清屏



  273.     while(1)
  274.     {
  275.         RH();//调用温湿度读取函数
  276.         LCD_Desk();
  277.         for(j=0;j<30;j++)
  278.         {
  279.             LCD_DisplayTemp();                 //温度显示到液晶屏
  280.             LCD_DisplayRH();
  281.         }
  282.     }
  283. }
复制代码
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
硕果累累
1楼-- · 2019-03-24 16:11
不错，不错，个人觉得430单片机编程有点乱！
阿斯蒂芬很烦
2楼-- · 2019-03-24 18:29
< ：TI_MSP430_内容页_SA7 -->
硕果累累 发表于 2017-3-24 14:17
不错，不错，个人觉得430单片机编程有点乱！

就是读不到dht的数据，不知道哪的问题
小魔牛
3楼-- · 2019-03-24 19:34
 精彩回答 2  元偷偷看……

一周热门 更多>

相关问题

    相关文章
