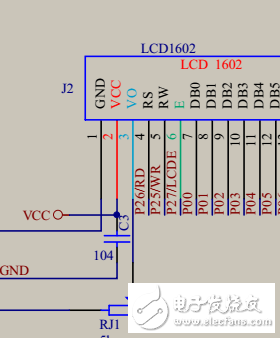

图一为我的改的引脚端口，不知道这样对不对，请大神们帮忙。1602只显示第一排全亮。
附件为原理图和我的编程，求指出问题，谢谢
-
-
HC6800-ES V2.0开发板原理图.pdf
下载积分: 积分 -1 分
768.59 KB, 下载次数: 17, 下载积分: 积分 -1 分
-
-
1602_3.doc
下载积分: 积分 -1 分
14 KB, 下载次数: 5, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
程序里没有对lcd1602 WR口（读写模式选择端口） 的操作...
WR 高电平为读模式，低电平为写模式。
单片机IO口上电默认高电平，也就是说lcd在输出数据的模式，此时向lcd发送数据，lcd当然不会有反应啦。。。
最佳答案
嗷 我忘记考虑这个问题了 谢谢提醒
明白了。那我选择的端口是按照原理图上来的 没错吧？
