MSP430空闲IO口的处理,求解
2019-03-24 08:39
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
TI MCU
1870
17
1389
本帖最后由 yl20084784 于 2016-11-28 23:19 编辑
在一个功耗要求比较高的地方,将msp430F1611未用的IO口连接在一起,然后到地,这种方法是不是有问题?尤其想问下晶振相关的IO口这么处理合适吗?

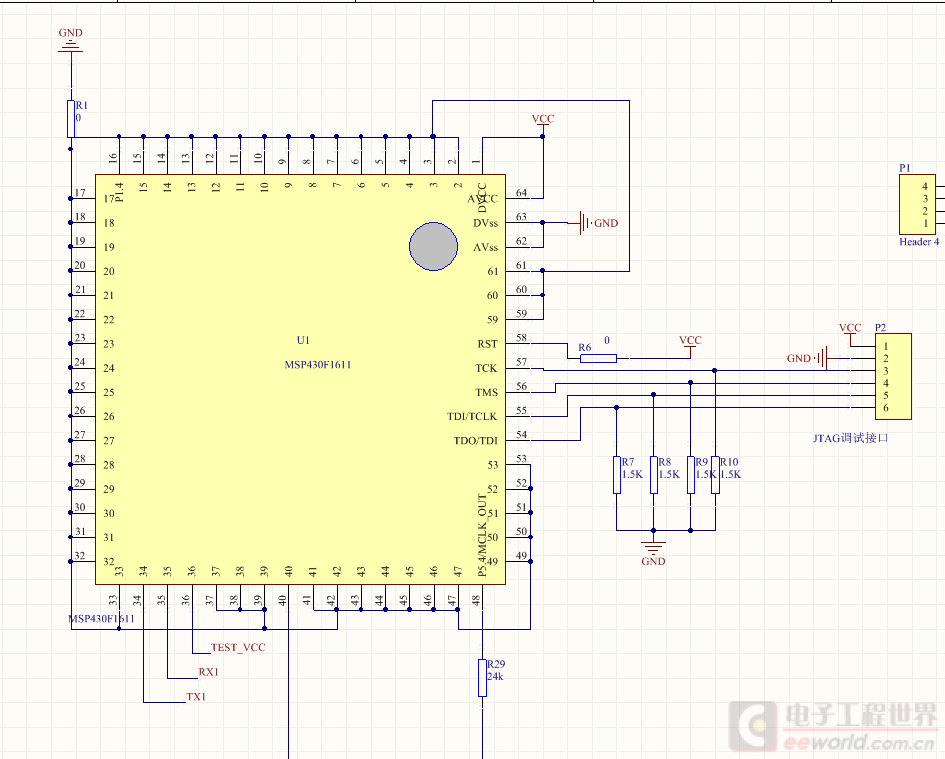

先看图
R1 实际取值1.5欧姆,测量电压0.45V了,折算过来有300毫安了,当然进不了jtag调试程序了。
RST引脚这个原理图是有点小问题的,实际上,R6 47K,然后RST还有个飞线到Jtag
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
lcofjp
1楼-- · 2019-03-24 09:46
<
只是改为输出,高低都无所谓,没有翻转的过程
加载中...
lcofjp
2楼-- · 2019-03-24 12:12
< :TI_MSP430_内容页_SA7 --> 我觉得没必要这样设计,将不用的IO口设置为输出就行。
加载中...
lcofjp
3楼-- · 2019-03-24 14:23
精彩回答 2 元偷偷看……
加载中...
飞翔荷兰人号
4楼-- · 2019-03-24 18:32

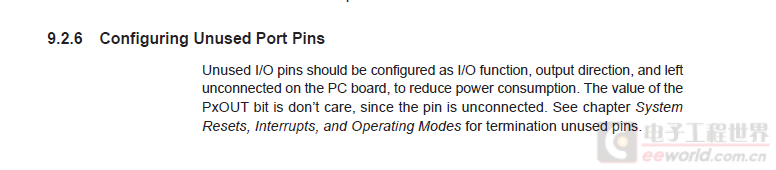

没有用到的IO口,不要连接,输出高电平,功耗就是最低的,手册里有写。
加载中...
yl20084784
5楼-- · 2019-03-24 23:06
飞翔荷兰人号 发表于 2016-11-28 23:26
没有用到的IO口,不要连接,输出高电平,功耗就是最低的,手册里有写。
跪求出处
加载中...
yl20084784
6楼-- · 2019-03-24 23:32
精彩回答 2 元偷偷看……
加载中...
