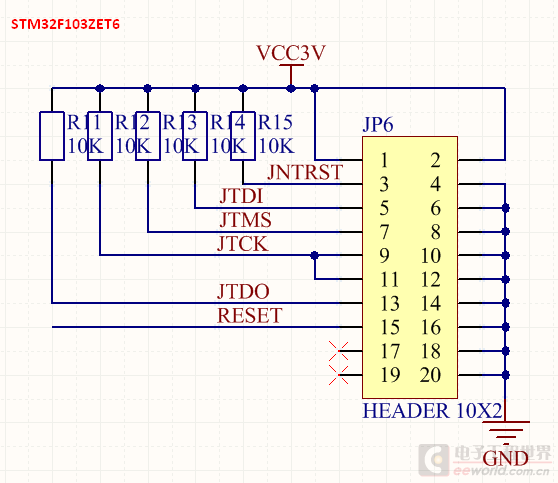

huaiqiao 发表于 2015-7-16 11:32 首先我觉得排除硬件的问题，为此我给你专门找了两款stm32硬件电路图，STM32F103ZET6 ，你可以参考下 ...
dengyang09 发表于 2015-7-16 10:02 你好像少了个晶振
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 henidaguaishou 的问题《自己画的STM32最小系统，jtag和isp都无法下载程序，新手，求高手赐教！》','https://www.xiaopingtou.net/q-376.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
其次，你是不是在连接硬件电路的时候没有连接好；
最后，看 你的样子是自己画板，然后打板的吧。你用的料是否是别人使用过的。
以上，请逐一排除下。
这个硬件电路图里面的JTAG电路JTCK一个接的地一个接的3.3V，我今中午的时候都试过了，还是不行，我现在板子上只有一个最小系统和JTAG电路也不行，KEIL4下载程序设置的时候，会提醒我如下图：JTAG Device Chain那一栏没有东西，但是在开发板设置的时候是可以的！太崩溃了！这问题已经一个星期了！
那个应该是外部低速晶振吧，必须要加吗？
