朋友送了个探索者STM32F4开发板来给我玩，但是没有TFT LCD，以前自己买了个路虎的开发板，上面有TFT LCD，于是就决定自己做一个转接线来转接到探索者上看看。但是，我对照着探索者LCD的接线图，连到悍马TFT LCD上后，开机LCD不亮，背光源也不亮，求大家看看我的接线方式对不对？哪里接错了，应该怎么接？
我接好后，测量过TFT LCD 5V端跟3.3V端，电压都正常。问题在哪里呢？
探索者 路虎 LCD
1 LCD-CS —— 19 CS
2 RS —— 20 RS
3 WR—— 21 WR
4 RD—— 22 RD
5 RST—— 23 RST
6 D0—— 3 D0
7 D1—— 4 D1
8 D2 —— 5 D2
9 D3—— 6D3
10 D4—— 7D4
11 D5—— 8D5
12 D6—— 9 D6
13 D7—— 10 D7
14 D8 ——11 D8
15 D9——12 D9
16 D10——13 D10
17 D11——14 D11
18 D12——15 D12
19 D13——16 D13
20 D14——17 D14
21 D15——18 D15
22 GND—— 34 GND
23 LCD-BL—— 25 BL VDD
24 VDD3.3—— 33 3.3V
25 VDD3.3 —— 33 3.3V
26 GND—— 34 GND
27 GND—— 2 GND
28 VCC5—— 1 VCC 5V
29 MISO—— 32 TP-SO
30 MOSI—— 31 TP-SI
31 T-PEN——
32 MO——
33 T-CS—— 29 TP-CS
34 T-SCK—— 30 TP-SCK
图一：连接好的路虎LCD

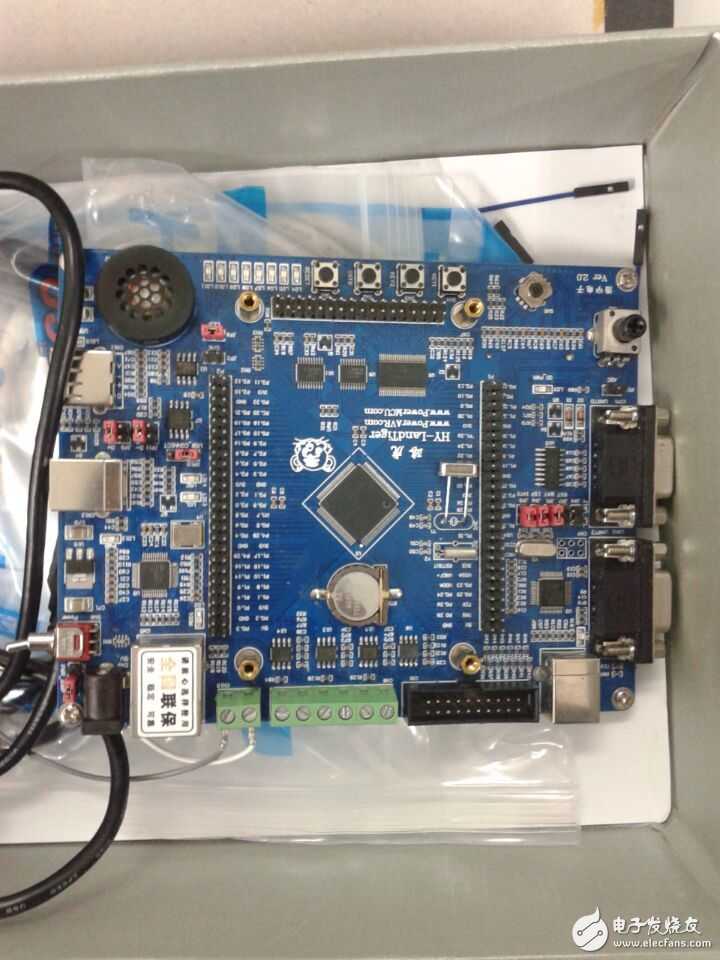

图二：路虎开发板
图三：探索者开发板
图四：探索者LCD属性
图五：路虎LCD属性
我接好后，测量过TFT LCD 5V端跟3.3V端，电压都正常。问题在哪里呢？
探索者 路虎 LCD
1 LCD-CS —— 19 CS
2 RS —— 20 RS
3 WR—— 21 WR
4 RD—— 22 RD
5 RST—— 23 RST
6 D0—— 3 D0
7 D1—— 4 D1
8 D2 —— 5 D2
9 D3—— 6D3
10 D4—— 7D4
11 D5—— 8D5
12 D6—— 9 D6
13 D7—— 10 D7
14 D8 ——11 D8
15 D9——12 D9
16 D10——13 D10
17 D11——14 D11
18 D12——15 D12
19 D13——16 D13
20 D14——17 D14
21 D15——18 D15
22 GND—— 34 GND
23 LCD-BL—— 25 BL VDD
24 VDD3.3—— 33 3.3V
25 VDD3.3 —— 33 3.3V
26 GND—— 34 GND
27 GND—— 2 GND
28 VCC5—— 1 VCC 5V
29 MISO—— 32 TP-SO
30 MOSI—— 31 TP-SI
31 T-PEN——
32 MO——
33 T-CS—— 29 TP-CS
34 T-SCK—— 30 TP-SCK
图一：连接好的路虎LCD
图二：路虎开发板
图三：探索者开发板
图四：探索者LCD属性
图五：路虎LCD属性
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
屏在路虎上能用。
驱动可以写，可以调试，现在是背光不良屏也不亮，线可能接错了，帮我看看。
