PIC16F1455 Flash不能擦除和写入

2019-07-15 15:10发布

站内问答 / 51单片机
5213 6 1610
tica, sans-serif">以下是我用于测试的代码(表示新人比较穷，没分送)：
  1. #include <xc.h>

  3. // CONFIG1
  4. #pragma config FOSC = INTOSC    // Oscillator Selection Bits (INTOSC oscillator: I/O function on CLKIN pin)
  5. #pragma config WDTE = OFF       // Watchdog Timer Enable (WDT disabled)
  6. #pragma config PWRTE = OFF      // Power-up Timer Enable (PWRT disabled)
  7. #pragma config MCLRE = ON       // MCLR Pin Function Select (MCLR/VPP pin function is MCLR)
  8. #pragma config CP = OFF         // Flash Program Memory Code Protection (Program memory code protection is disabled)
  9. #pragma config BOREN = ON       // Brown-out Reset Enable (Brown-out Reset enabled)
  10. #pragma config CLKOUTEN = OFF   // Clock Out Enable (CLKOUT function is disabled. I/O or oscillator function on the CLKOUT pin)
  11. #pragma config IESO = OFF       // Internal/External Switchover Mode (Internal/External Switchover Mode is disabled)
  12. #pragma config FCMEN = OFF      // Fail-Safe Clock Monitor Enable (Fail-Safe Clock Monitor is disabled)

  14. // CONFIG2
  15. #pragma config WRT = OFF        // Flash Memory Self-Write Protection (Write protection off)
  16. #pragma config CPUDIV = NOCLKDIV// CPU System Clock Selection Bit (NO CPU system divide)
  17. #pragma config USBLSCLK = 48MHz // USB Low SPeed Clock Selection bit (System clock expects 48 MHz, FS/LS USB CLKENs divide-by is set to 8.)
  18. #pragma config PLLMULT = 3x     // PLL Multipler Selection Bit (3x Output Frequency Selected)
  19. #pragma config PLLEN = ENABLED  // PLL Enable Bit (3x or 4x PLL Enabled)
  20. #pragma config STVREN = ON      // Stack Overflow/Underflow Reset Enable (Stack Overflow or Underflow will cause a Reset)
  21. #pragma config BORV = LO        // Brown-out Reset Voltage Selection (Brown-out Reset Voltage (Vbor), low trip point selected.)
  22. #pragma config LPBOR = OFF      // Low-Power Brown Out Reset (Low-Power BOR is disabled)
  23. #pragma config LVP = OFF        // Low-Voltage Programming Enable (High-voltage on MCLR/VPP must be used for programming)

  25. #define UINT8 unsigned char
  26. #define UINT16 unsigned int
  27. #define NV_MEM_SIZE 32
  28. extern const unsigned char NVMEM[NV_MEM_SIZE];
  29. #define NV_ADDRESS (0x2000U - NV_MEM_SIZE)
  30. const UINT8 NVMEM[NV_MEM_SIZE]@NV_ADDRESS = {
  31.     0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x0a, 0x0b,
  32.     0x0c, 0x0d, 0x0e, 0x0f, 0x10, 0x11, 0x12, 0x13,
  33.     0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x1a, 0x1b,
  34.     0x1c, 0x1d, 0x1e, 0x1f, 0x20, 0x21, 0x22, 0x23
  35. };
  36. UINT8 GetData[NV_MEM_SIZE];

  38. void ReadFlash(UINT16 FlashAddr, UINT8 *Data, UINT8 DataLength) {
  39.     PMADR = FlashAddr; //读取数据的首地址
  40.     for (UINT8 i = 0; i < DataLength; i++) //循环读取连续数据
  41.     {
  42.         CFGS = 0;
  43.         RD = 1;
  44.         NOP();
  45.         NOP();
  46.         *Data = PMDATL; //取数据低8位存入数组
  47.         PMADR++;
  48.         Data++;
  49.     }
  50. }
  51. void UnlockFlash(){
  52.     PMCON2 = 0x55;
  53.     PMCON2 = 0xAA;
  54.     WR = 1;
  55.     NOP();
  56.     NOP();
  57. }
  58. void EraseFlash(UINT16 address){
  59.     OSCCON = 0b11101100;        //切换到1MHz x 3PLL;
  60.     GIE = 0;
  61.     PMCON1bits.CFGS = 0;
  62.     PMADR = address;
  63.     PMCON1bits.FREE = 1;         //启用程序闪存擦除启用
  64.     PMCON1bits.WREN = 1;         //允许编程
  65.     UnlockFlash();              //解锁序列
  66.     PMCON1bits.WREN = 0;         //禁止编程
  67.     GIE = 1;
  68. }
  69. void main(void) {
  70.     ReadFlash(NV_ADDRESS,GetData,NV_MEM_SIZE);
  71.     EraseFlash(NV_ADDRESS);
  72.     while (1);
  73. }
复制代码

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
Antecer
1楼-- · 2019-07-15 15:34

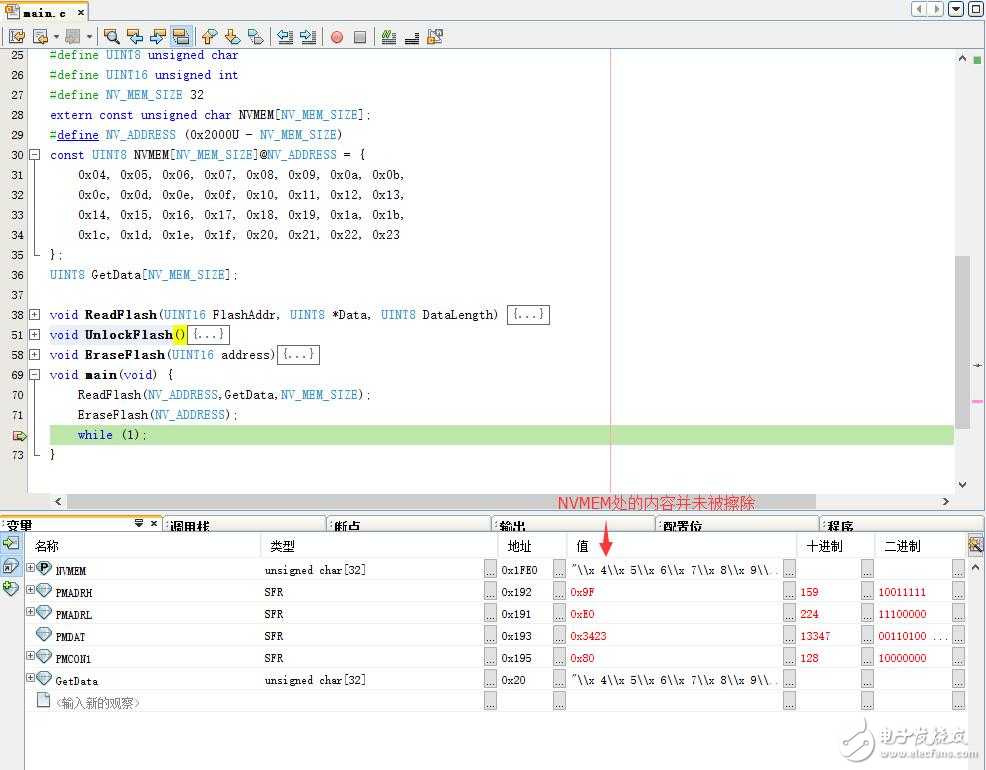

问题已解决，是IDE无法实时反映Program Flash Memory的状态。
chcHOPE
2楼-- · 2019-07-15 19:45
 精彩回答 2  元偷偷看……
chcHOPE
3楼-- · 2019-07-16 00:39
您好，可不可以留个联系方式，我也在写这个flash驱动，无从下手，想请教一下您
Antecer
4楼-- · 2019-07-16 05:22
chcHOPE 发表于 2017-3-10 16:32
您好，可不可以留个联系方式，我也在写这个flash驱动，无从下手，想请教一下您

那个CONFIG1和CONFIG2看自己需求选择是否启用，只要与flash读写相关的部分一定要一样的就行了。
给你附一个我写的

Flash读写优化总结版.X.rar 下载积分: 积分 -1 分

243.1 KB, 下载次数: 69, 下载积分: 积分 -1 分

PIC单片机Flash读写函数
chcHOPE
5楼-- · 2019-07-16 09:24
Antecer 发表于 2017-3-10 19:10
那个CONFIG1和CONFIG2看自己需求选择是否启用，只要与flash读写相关的部分一定要一样的就行了。
给你附一个我写的

老哥，我这个要求不能引用pic.h和xc.h的库，需要自己定义配置寄存器，能不能指导下需要怎么操作配置寄存器啊
Antecer
6楼-- · 2019-07-16 14:42
chcHOPE 发表于 2017-3-11 10:16
老哥，我这个要求不能引用pic.h和xc.h的库，需要自己定义配置寄存器，能不能指导下需要怎么操作配置寄存器啊

pic.h 和 xc.h都不让引用，那你就引用对应型号的芯片头文件撒，比如PIC16F1455.h，如果这个都不让引用那就纯属脑残了。
