关于逆变器电流环问题

2019-03-24 08:46发布

本帖最后由 picherlu 于 2016-12-12 10:50 编辑

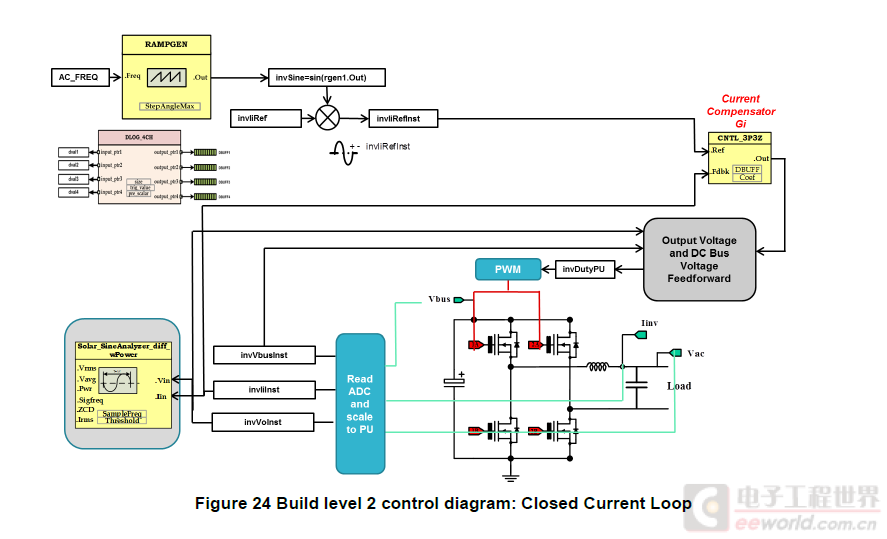

在TI powersuit里面有一套逆变器套件Single Phase Inverter: Voltage Source，里面关于电流环的设计如图1所示：

图1

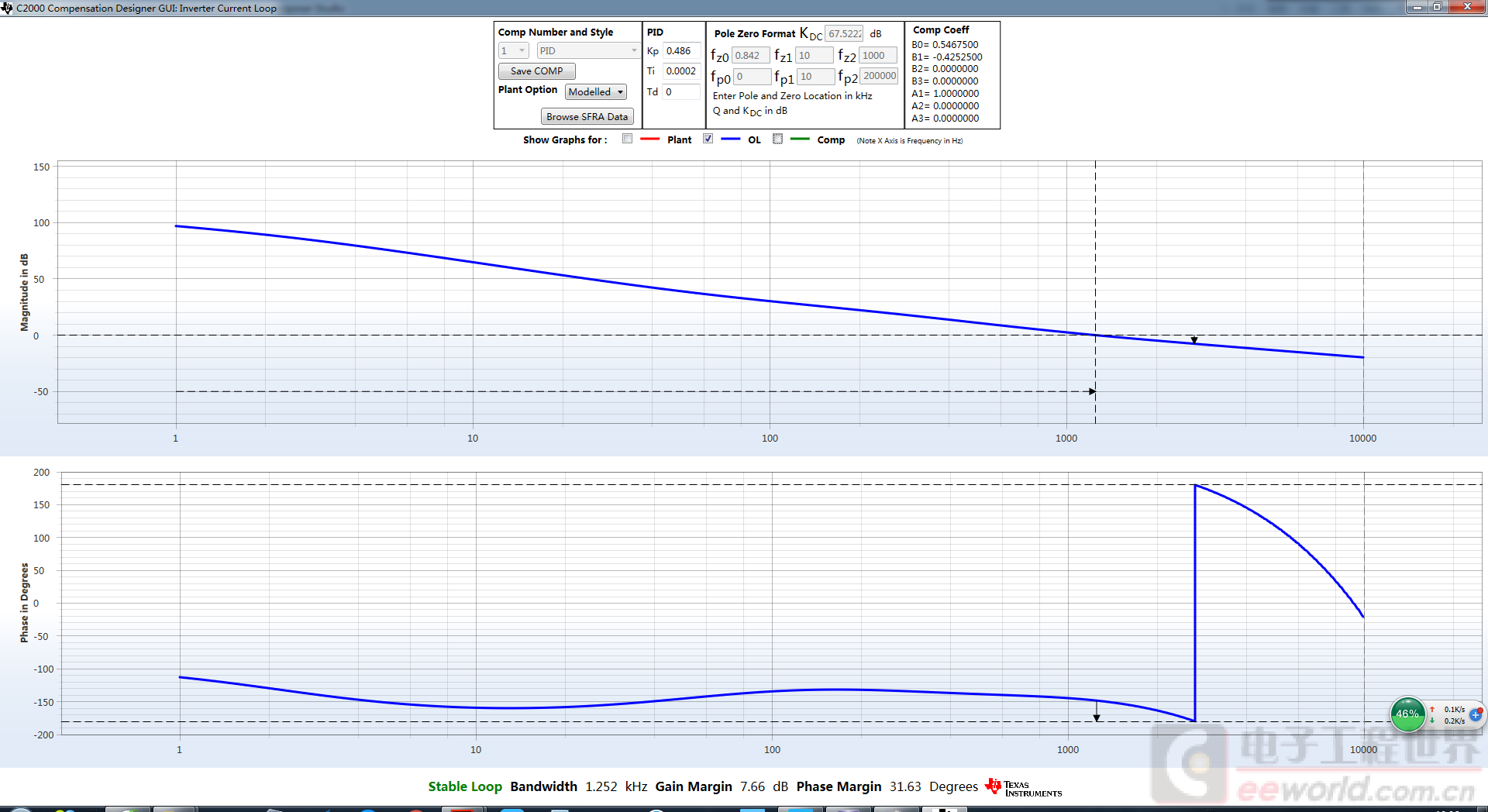

用了函数SFRA_F_COLLECT(&cntl3p3z_InvI_vars.Out,&invIiInst)来求解电流环开环频响特性得出如图2所示：

图2
电流环开环频率响应不应该是电流补偿器Gi的输入到采样的响应吗，为什么程序里用了Gi的输出到采样的响应呢？

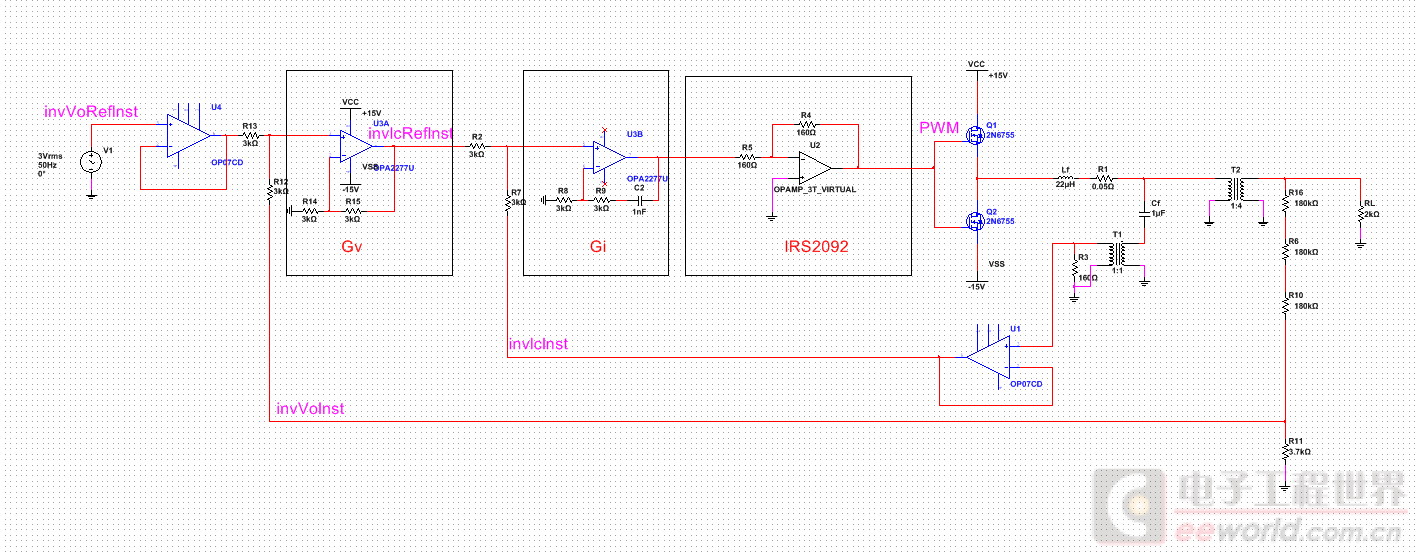

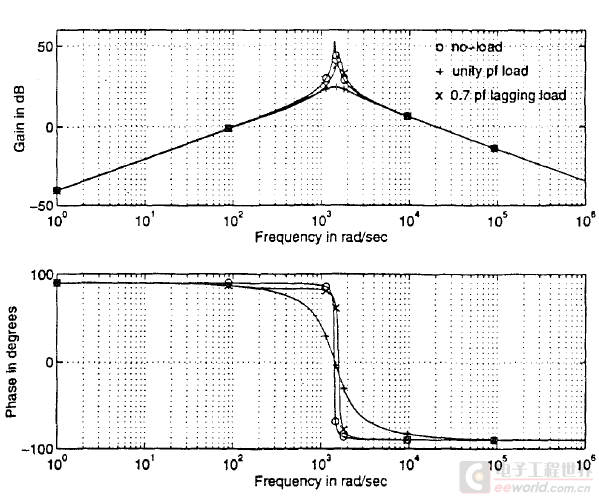

我的交流电压源电路如图3，包含了电压外环和电流内环，测得Gi的输入基准信号invlcReflnst到反馈invlclnst的电流环开环响应如图4所示，为什么跟TI的电流环开环不一样呢。。

图3

图4

有做过这方面的朋友解释一下么，谢谢
