这个继电器控制电机正反转的图，现在问题是给P1.0口给0，P1。1口也是0.这样电机就不动作了，麻烦帮忙看看

2019-07-15 15:55发布

9084 4

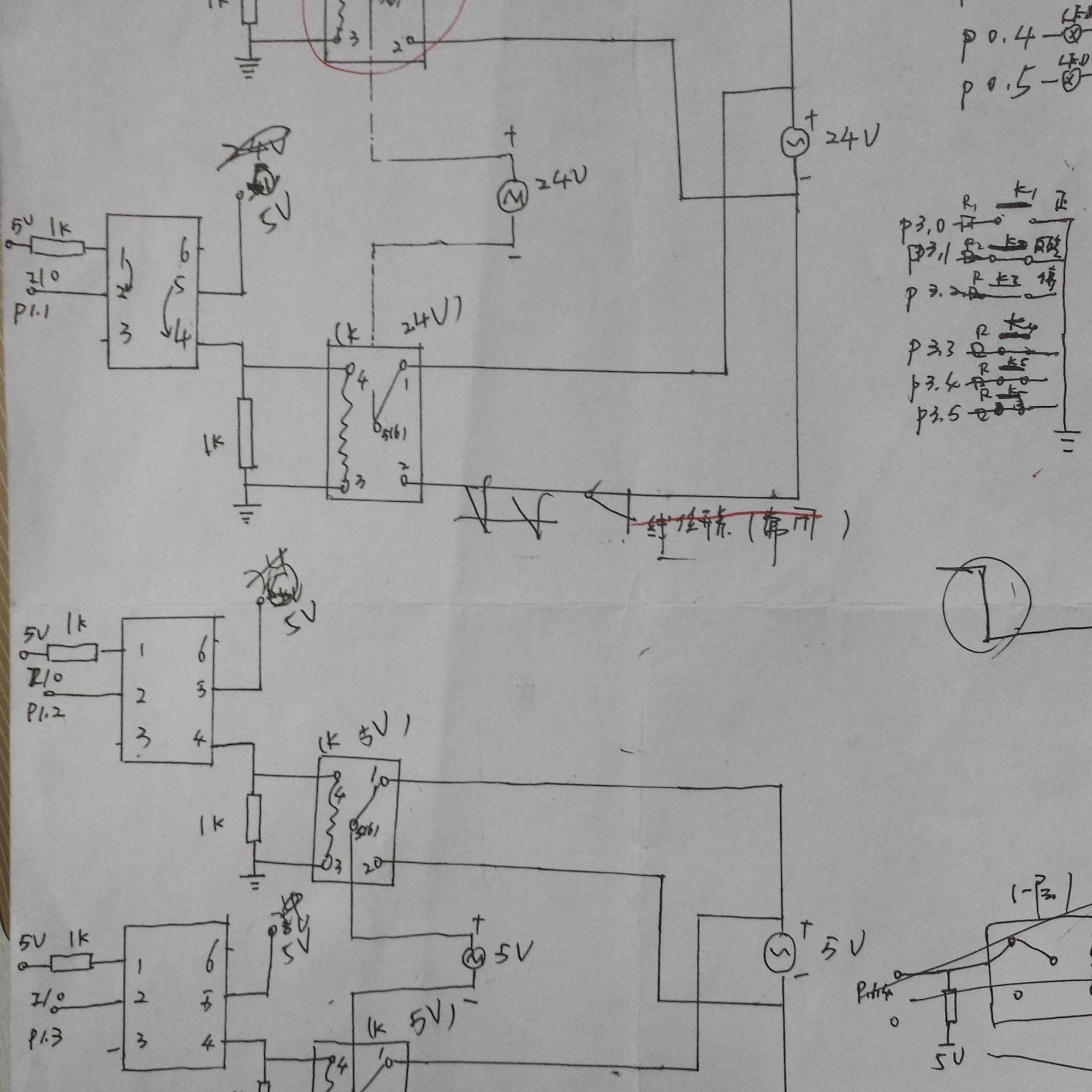

我这个是用继电器控制电机正反转的图，现在问题是给P1.0口给0，P1。1口也是0.这样电机就不动作了，麻烦帮忙看看

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-15 16:55

痛苦你搞这么复杂干什么?不要用单触点,直接上双触点继电器或者半导体零件驱动

2楼-- · 2019-07-15 19:07

用H桥不是更好

3楼-- · 2019-07-15 22:58

精彩回答 2 元偷偷看……

4楼-- · 2019-07-15 23:43

沁园春.雪发表于 2015-10-21 15:00
用H桥不是更好

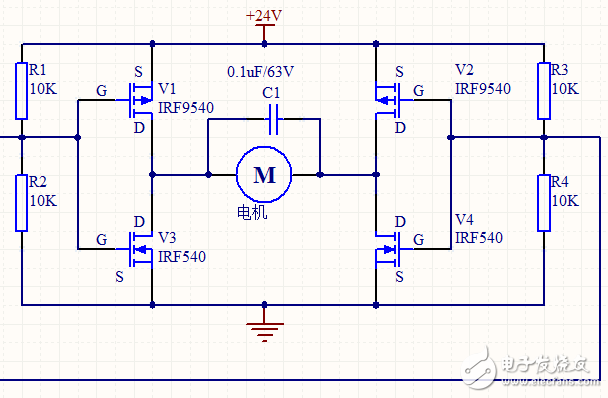

这是我用H桥做的电机正反转的图，但一接上24v，24v电源就嗯嗯叫，mos管也发热厉害，测了下右边的IRF9540跟IRF540烧坏了，麻烦问下怎么回事，谢谢
